STAVEBNÍ PODPORA GALERIE

Ukázky některých staveb které jsme realizovali nebo realizovat pomáhali.

KANALIZACE A ČOV V OBCI investice: 106 mil. investor: obec, eu výkon: TDI, ATD

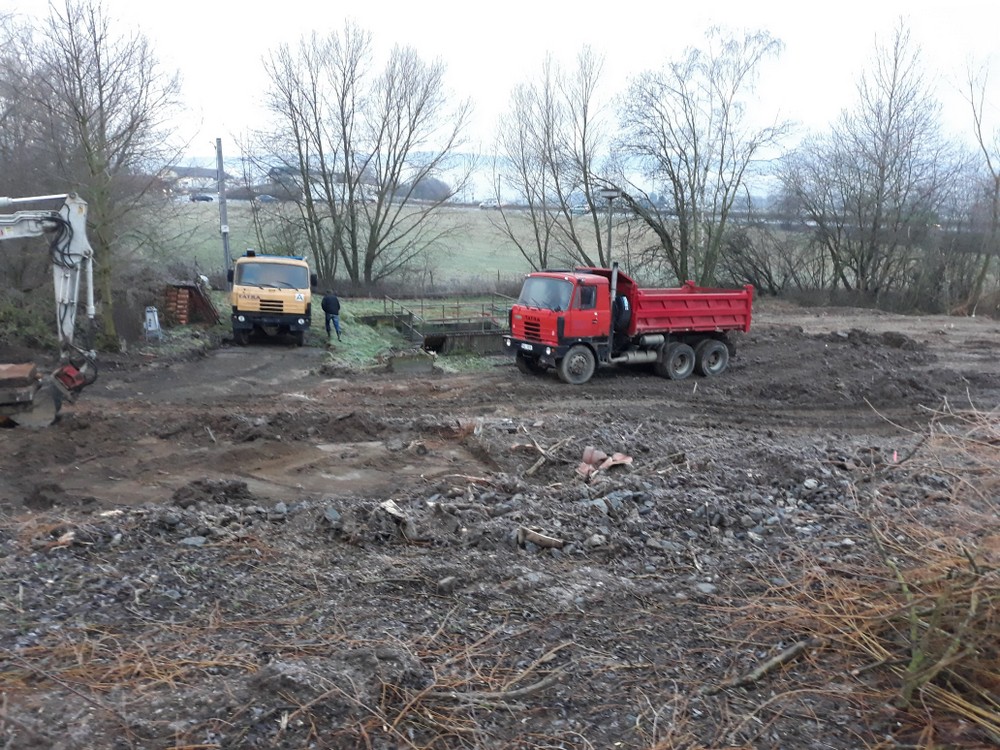

Výstavba gravitační kanalizace PVC v délce 7.020,30 m, výtlaku 187,20 m, čerpací stanice, vodovodu v délce 236,60 m a čistírny odpadních vod pro 800 EO. Stavba v intravilánu obce.

Stručný popis stavby:

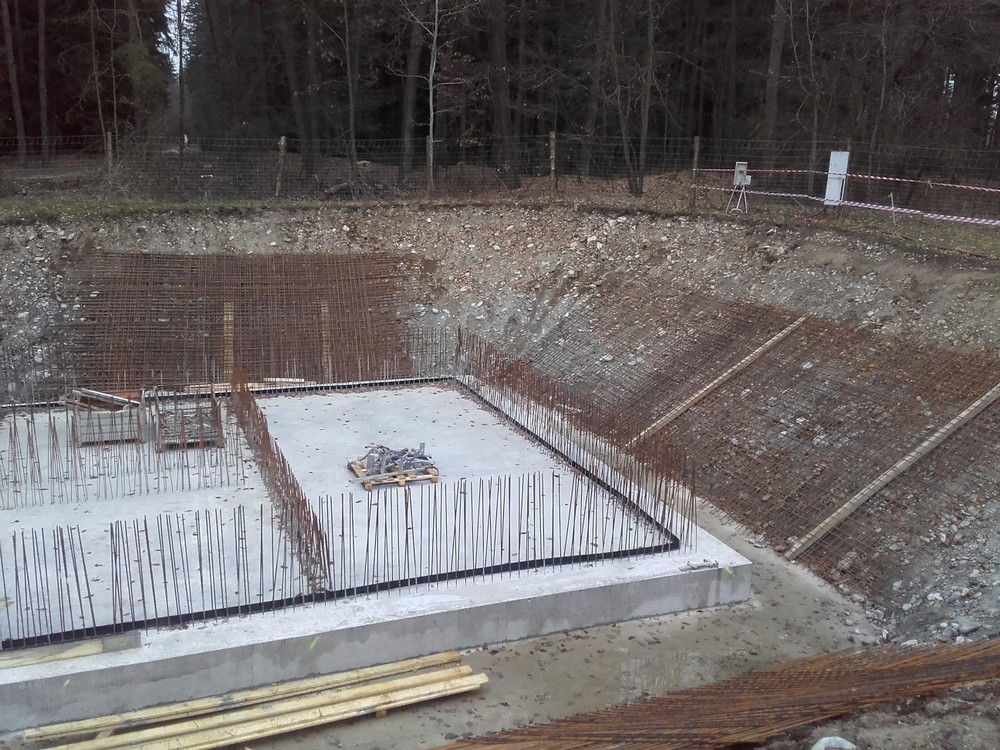

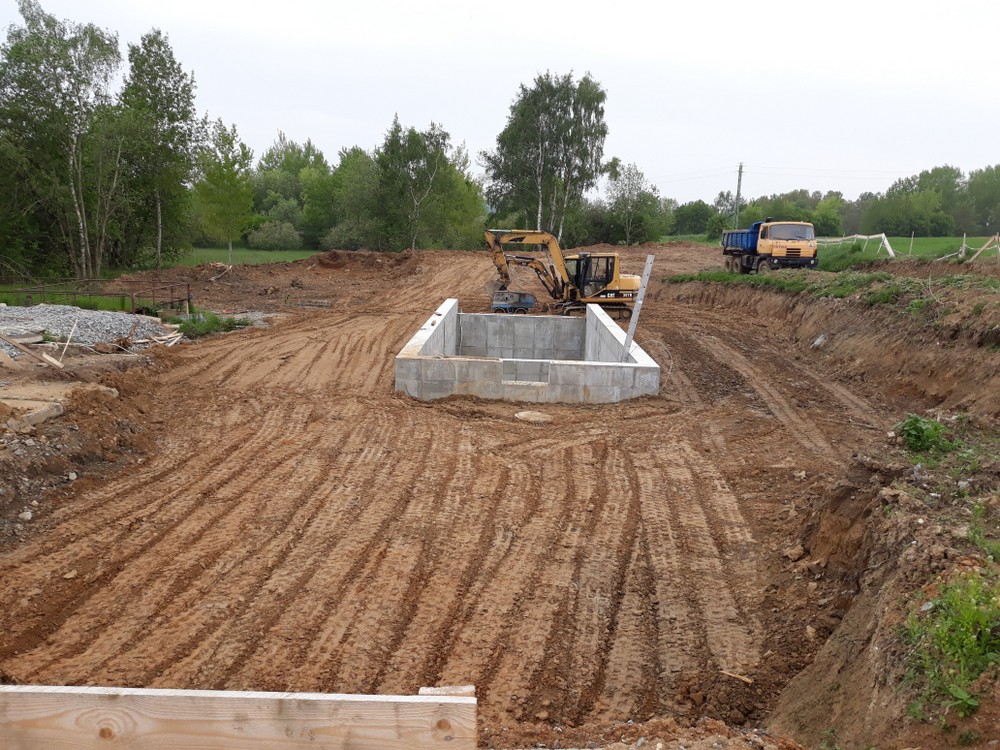

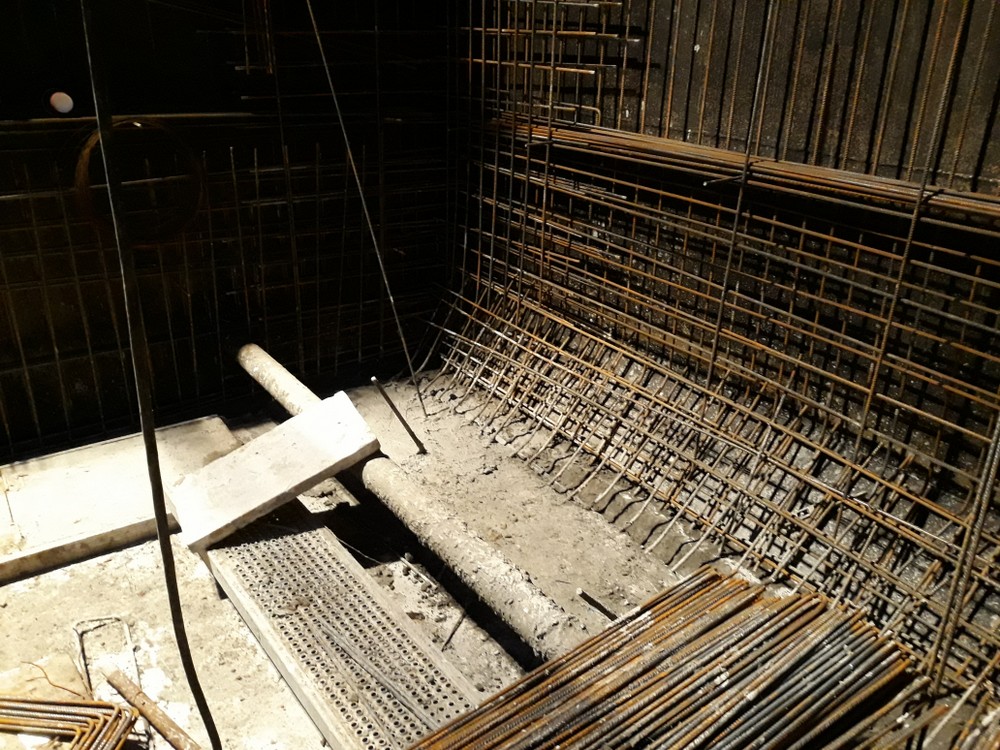

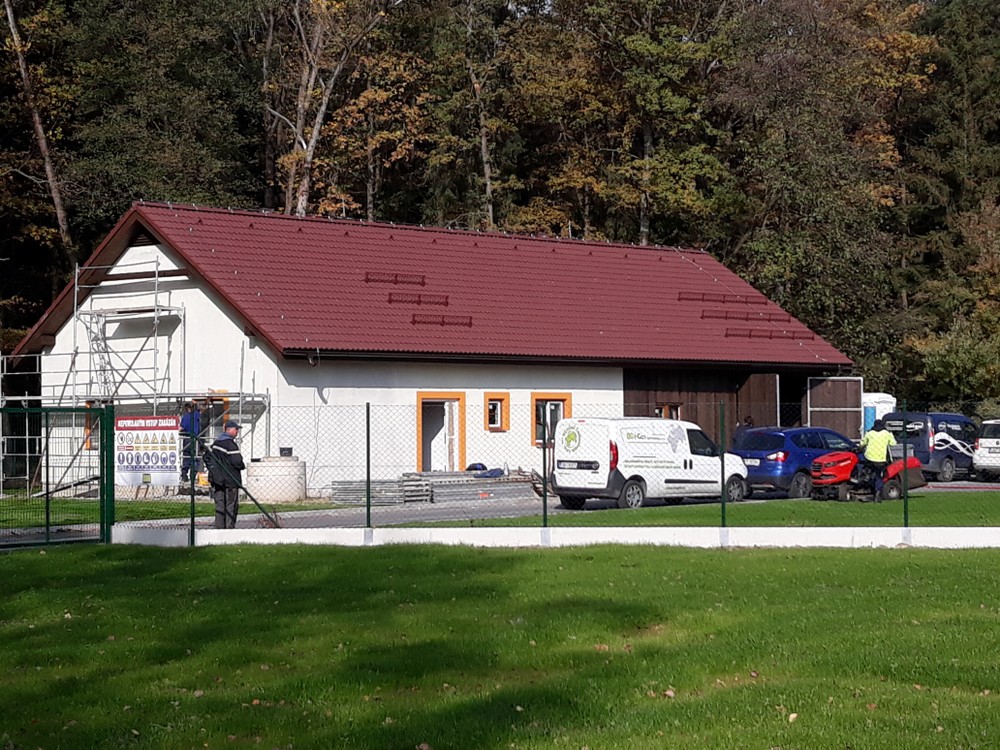

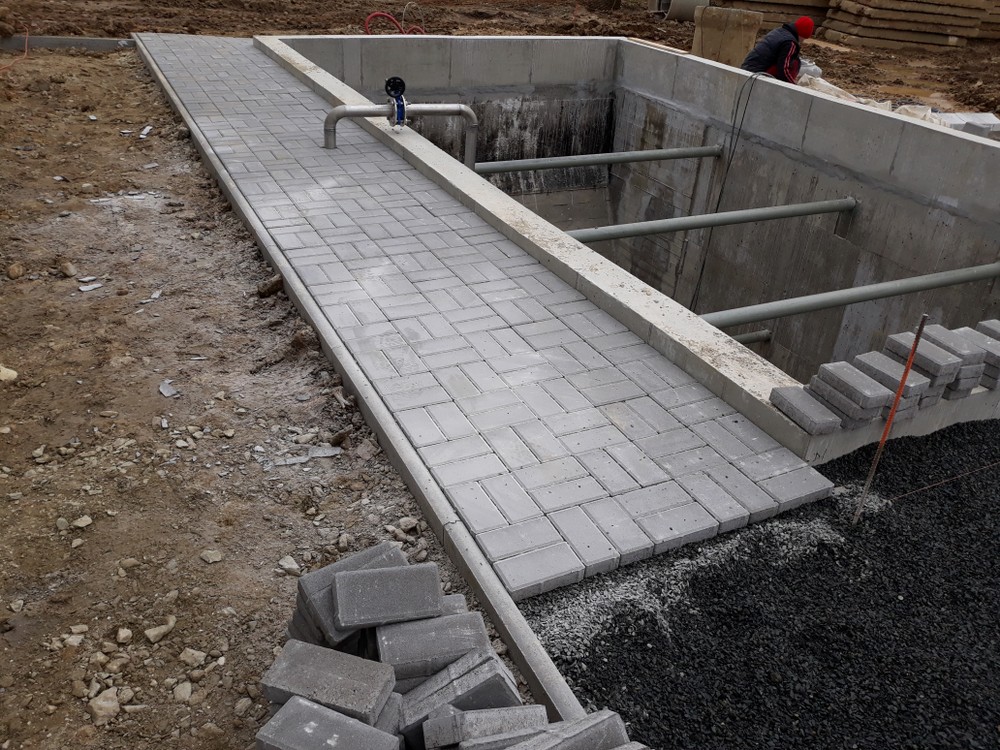

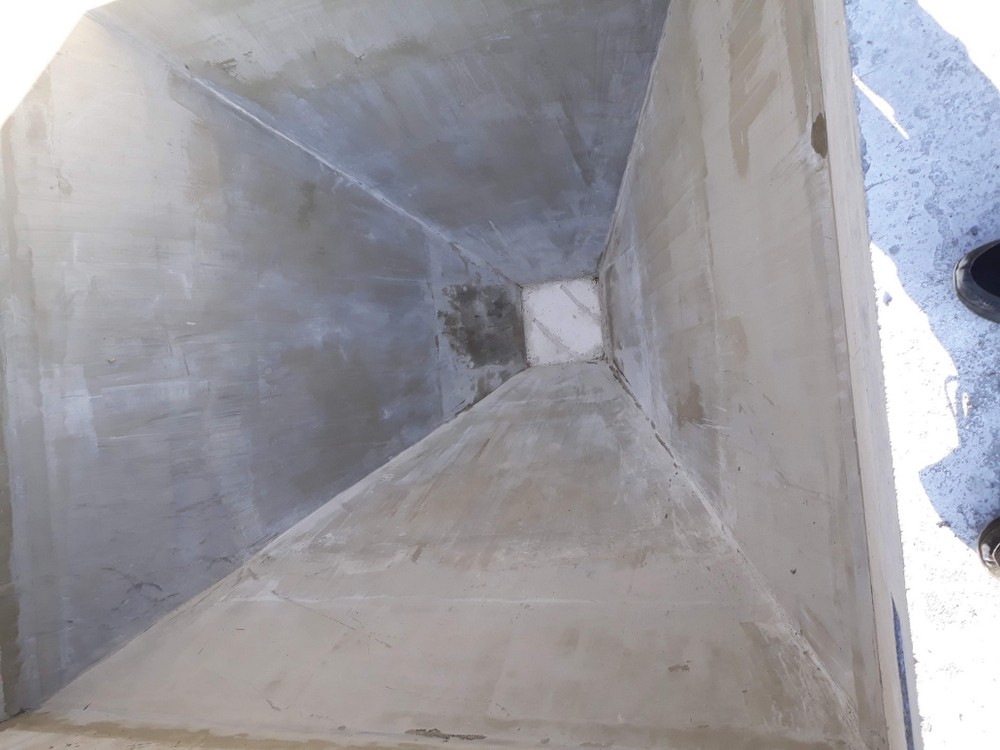

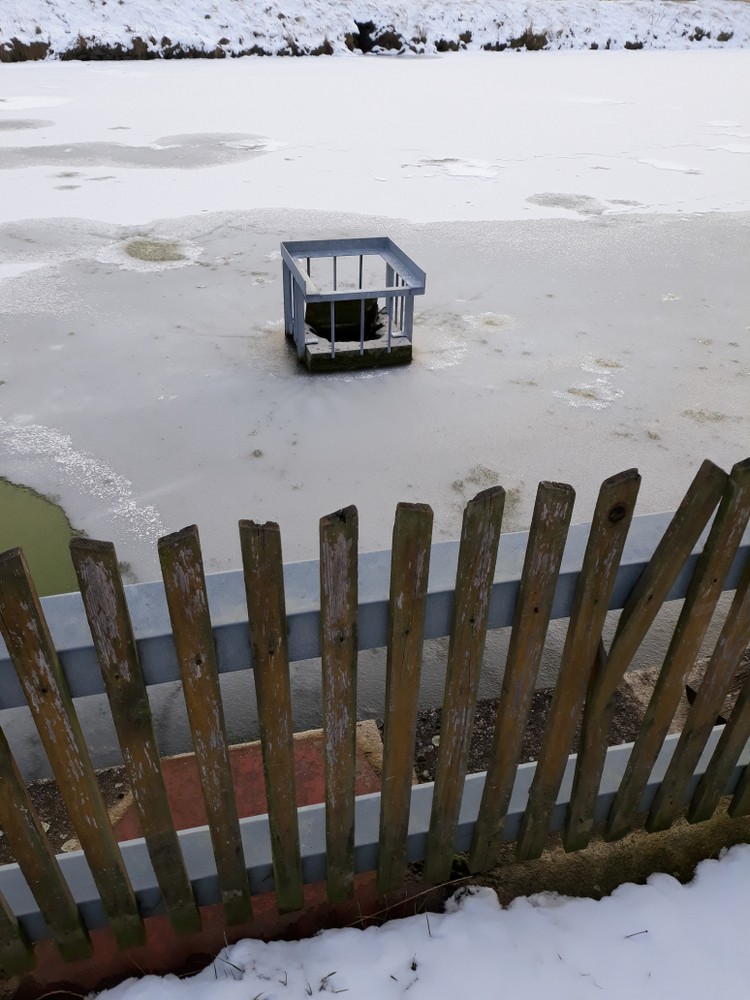

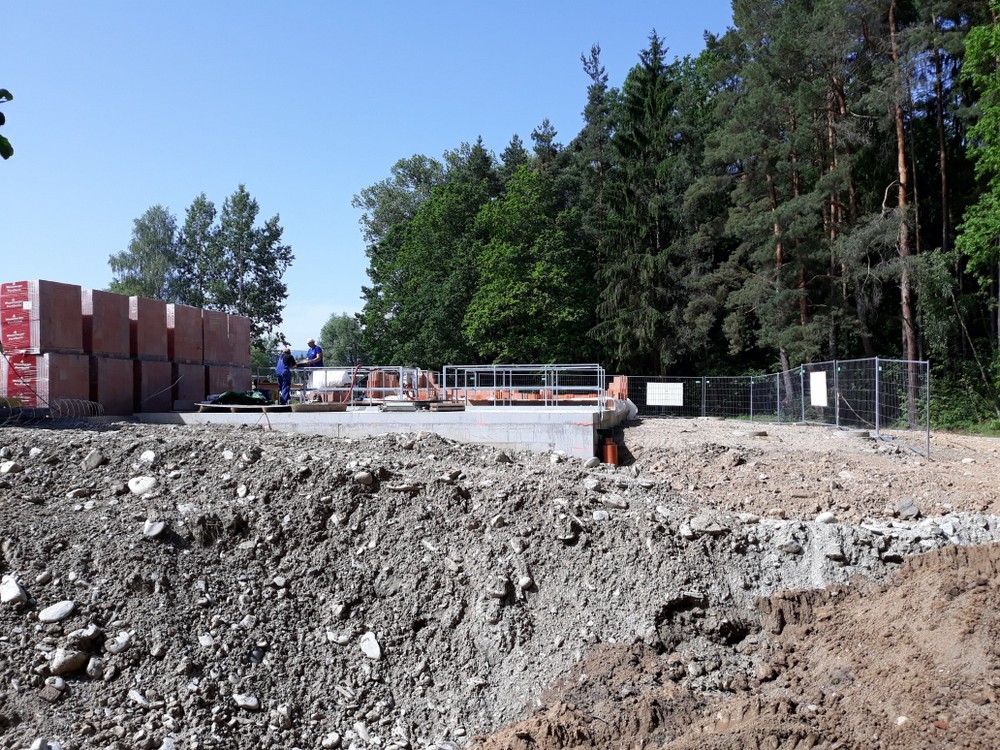

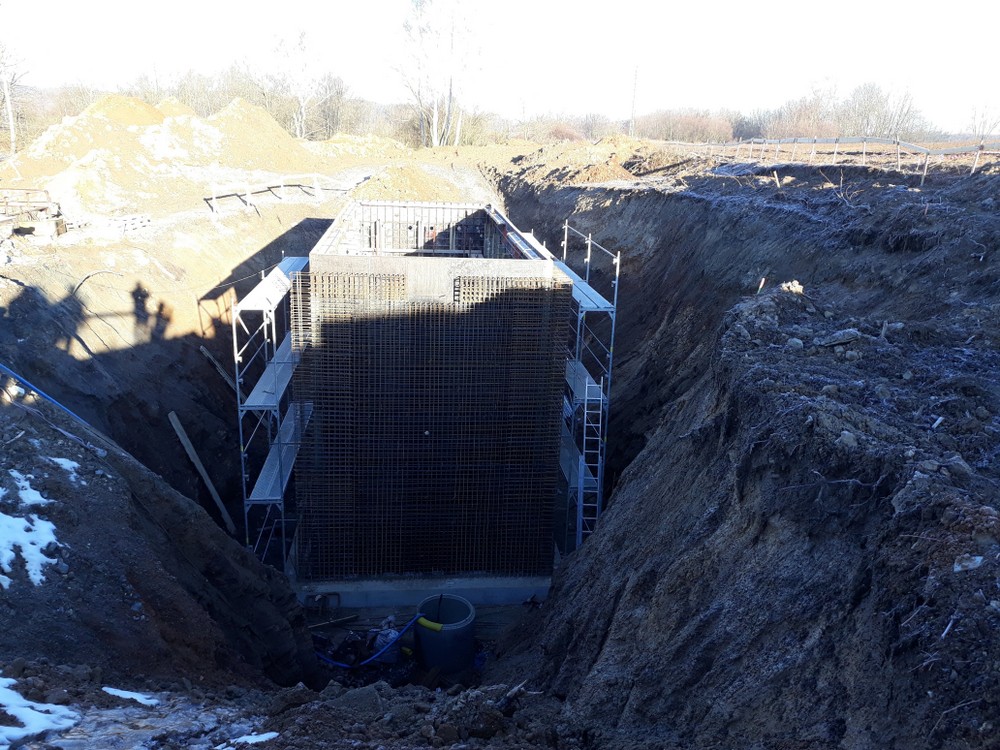

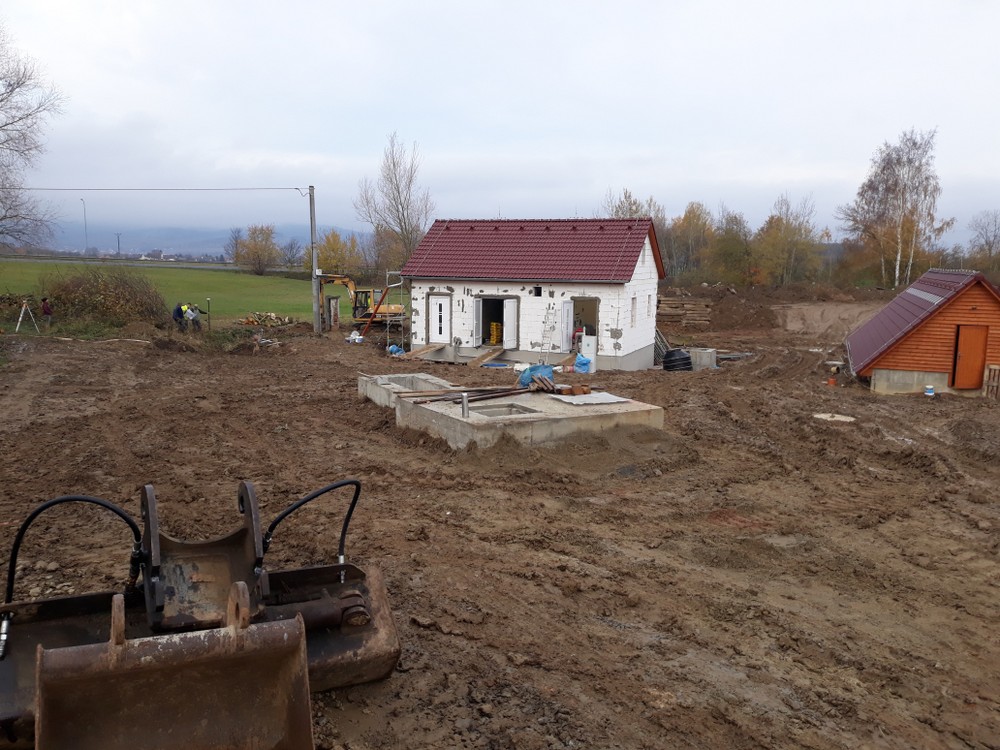

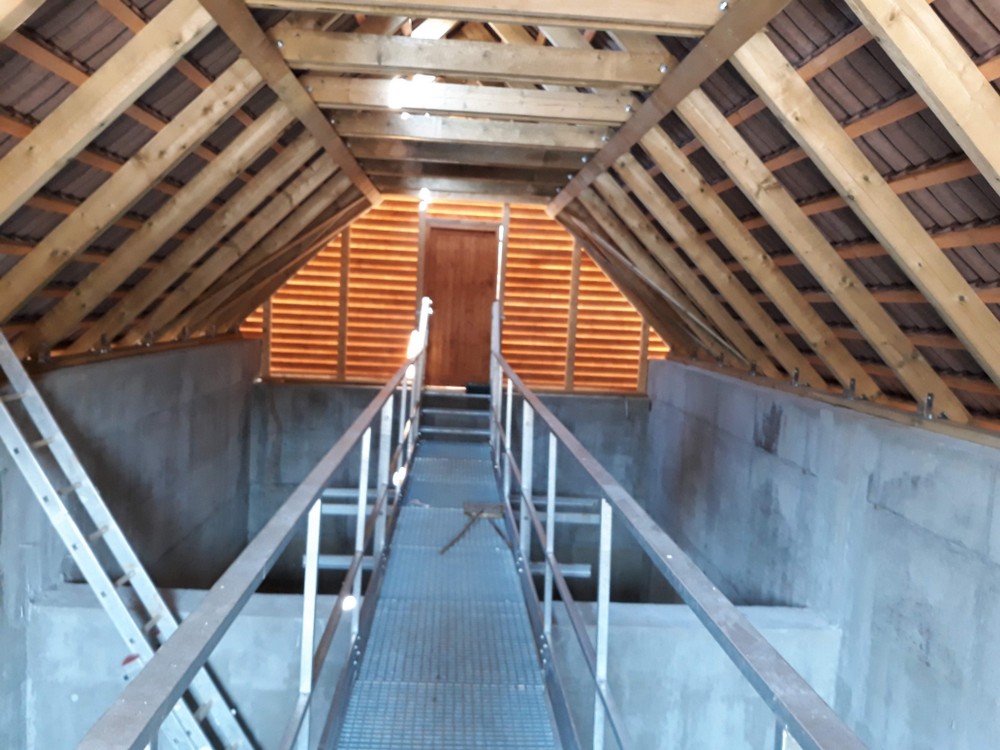

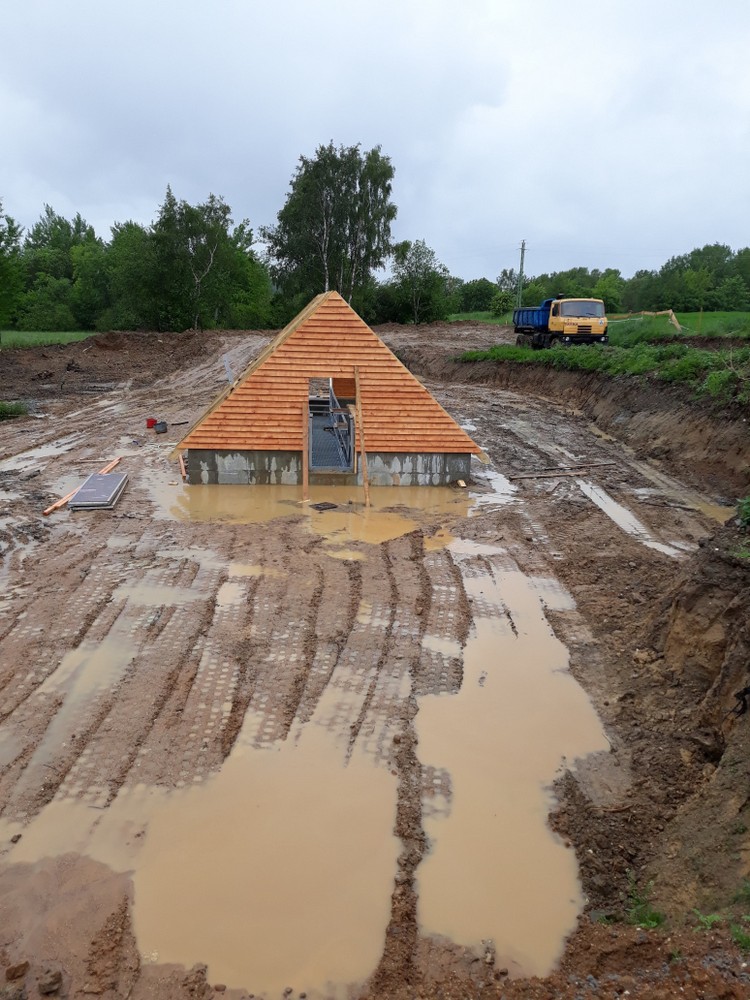

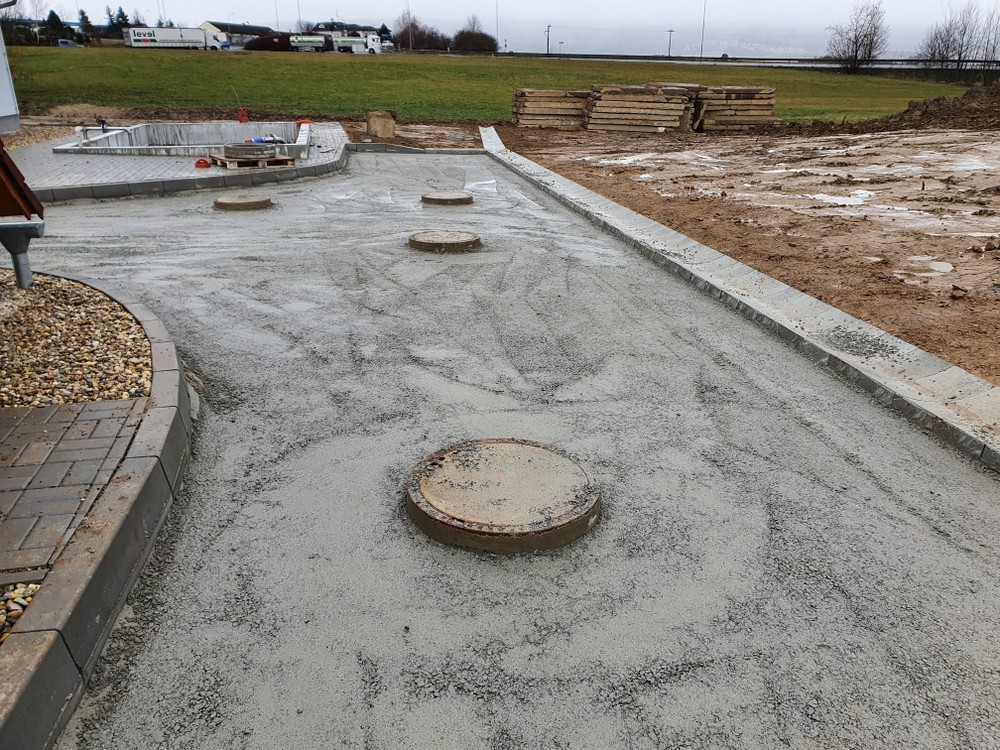

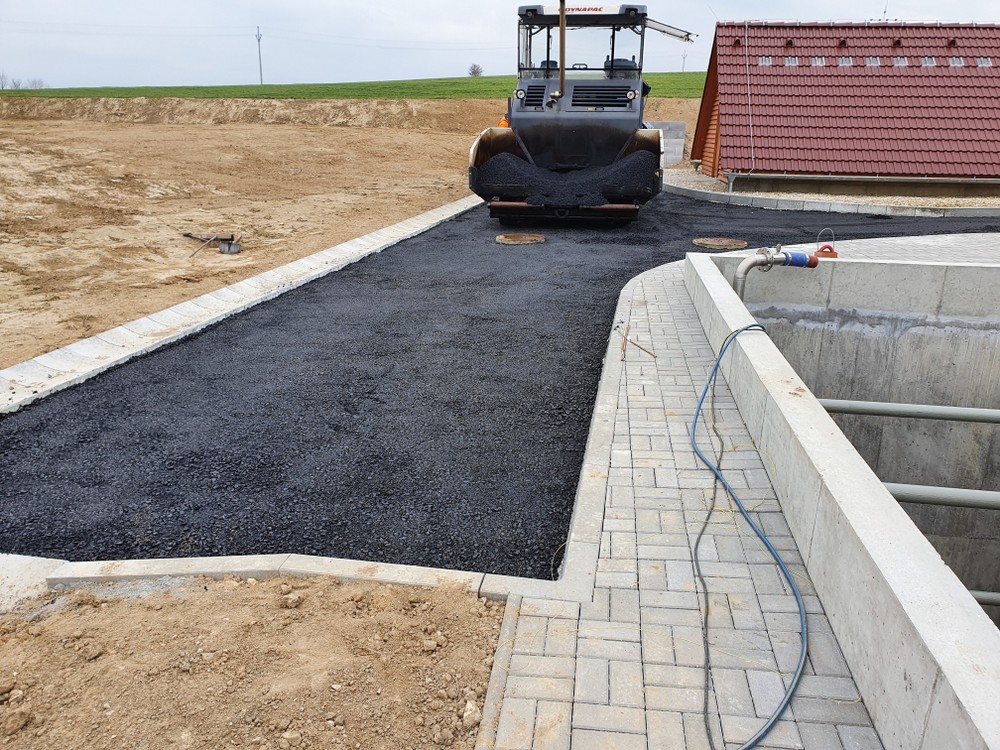

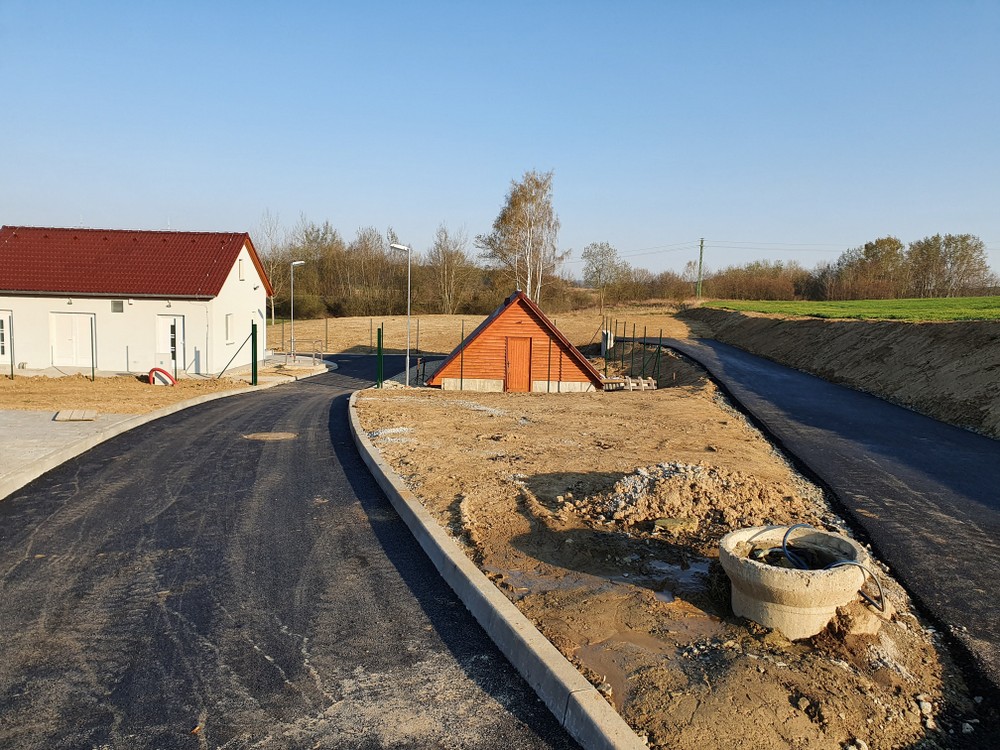

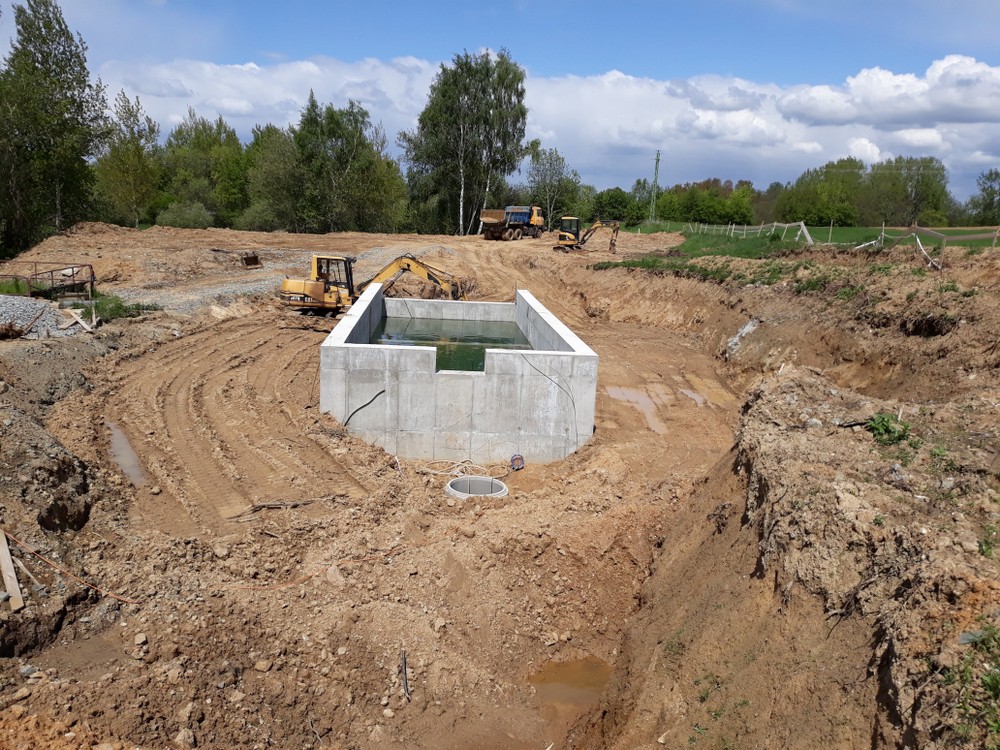

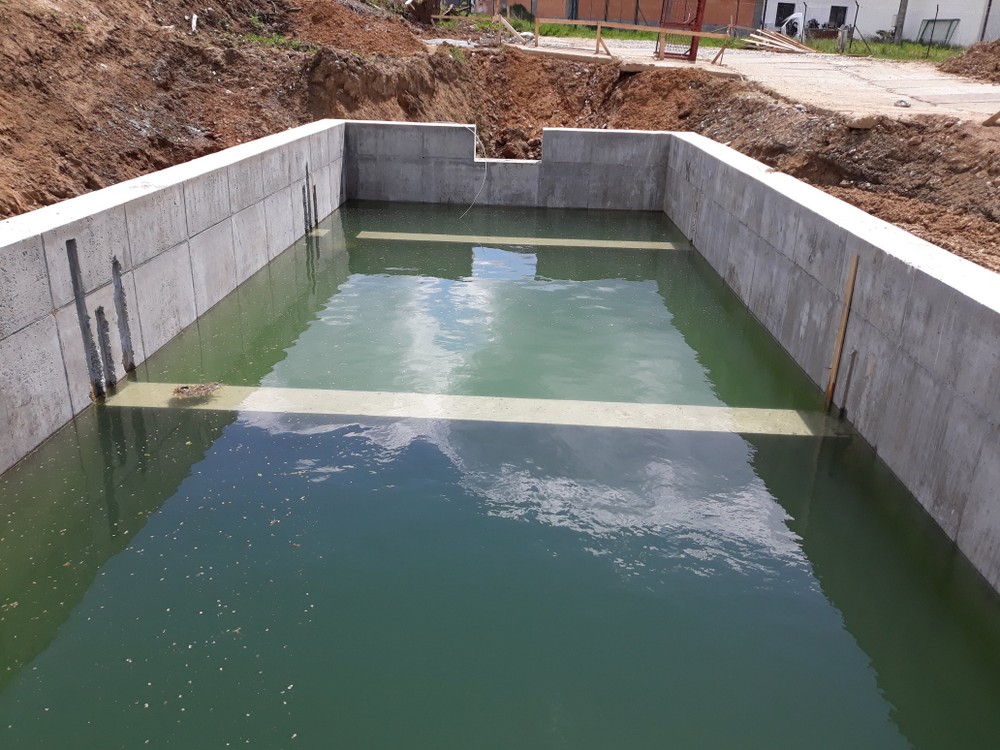

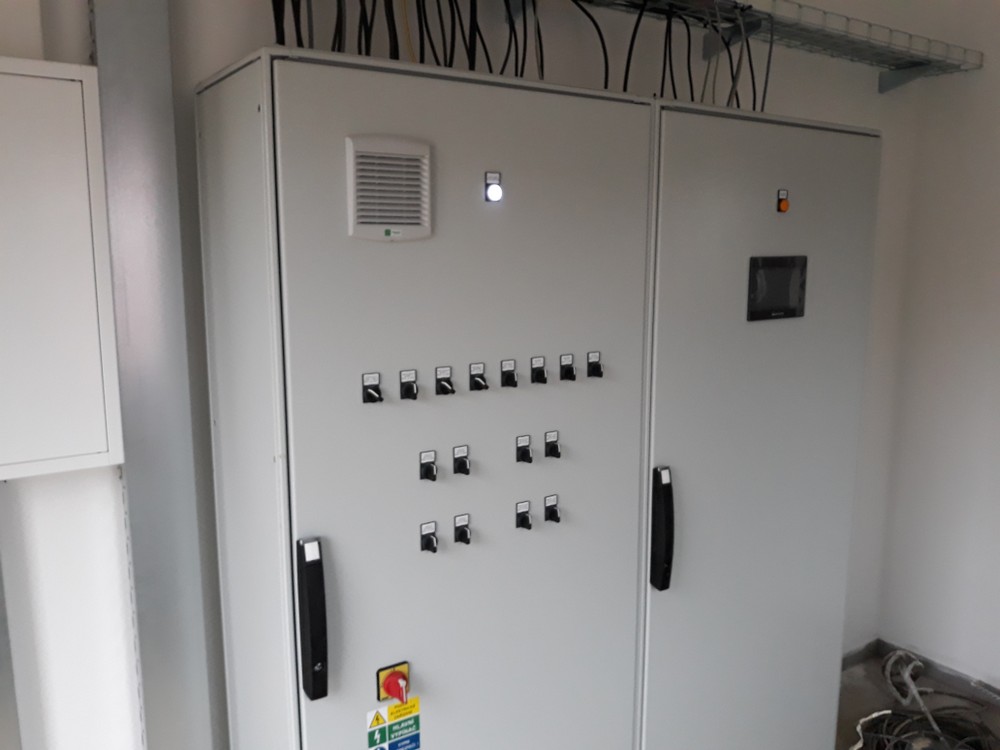

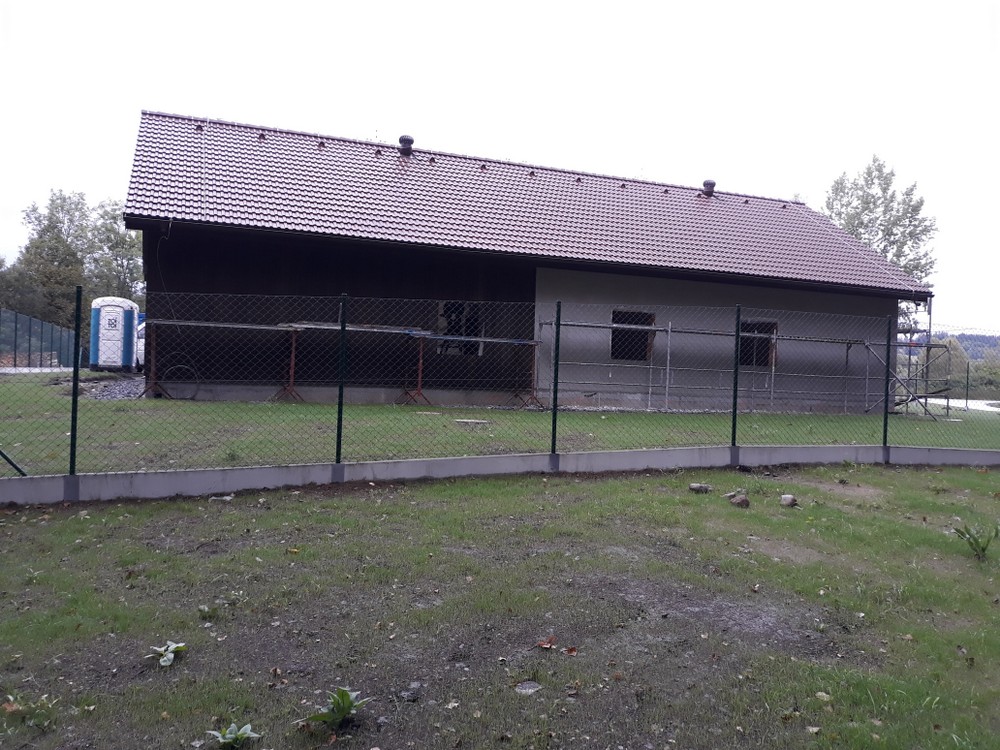

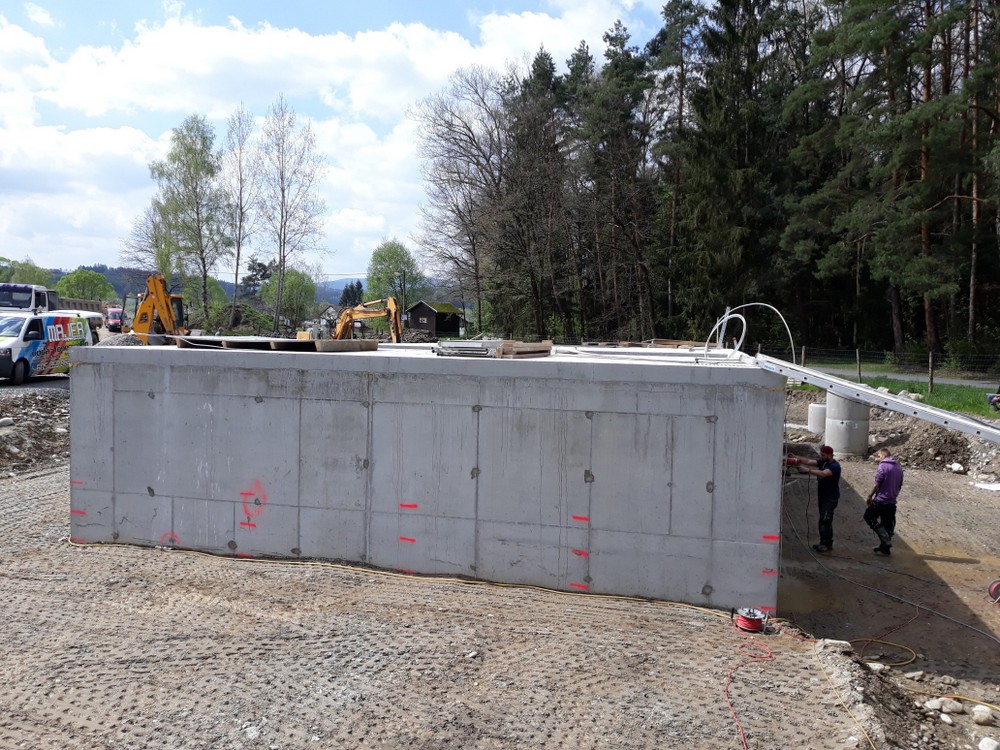

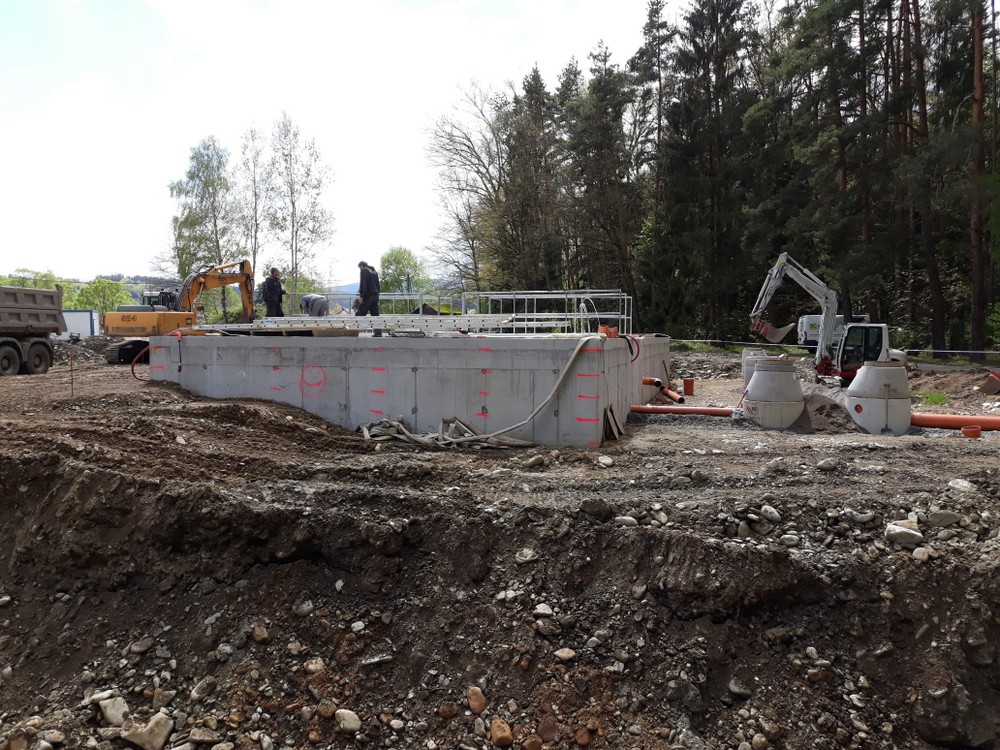

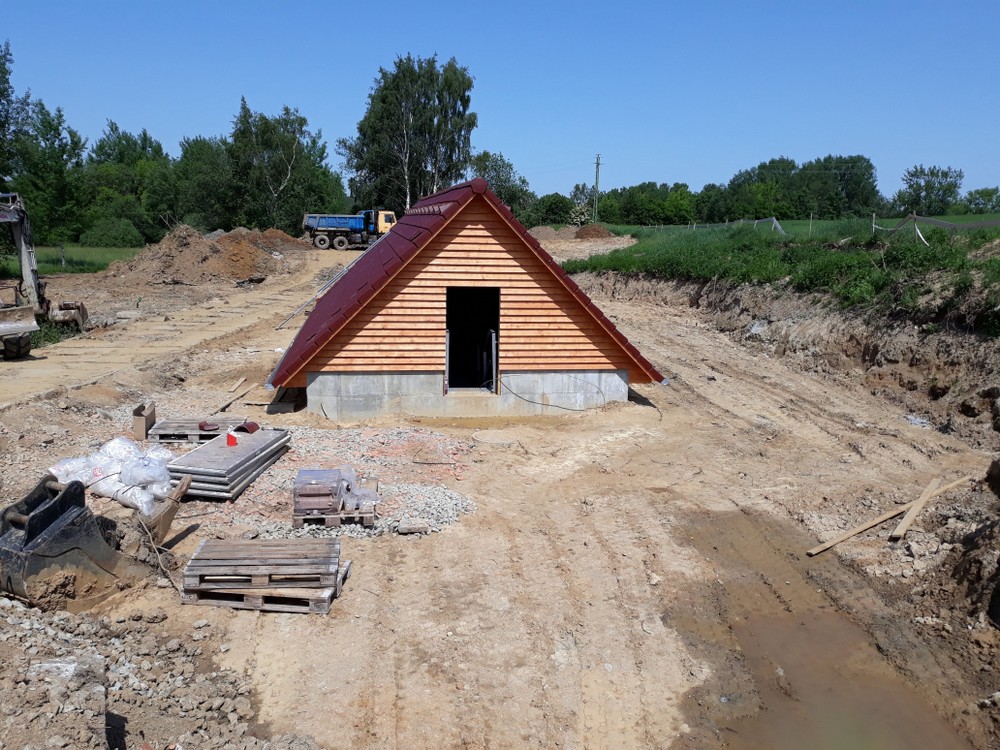

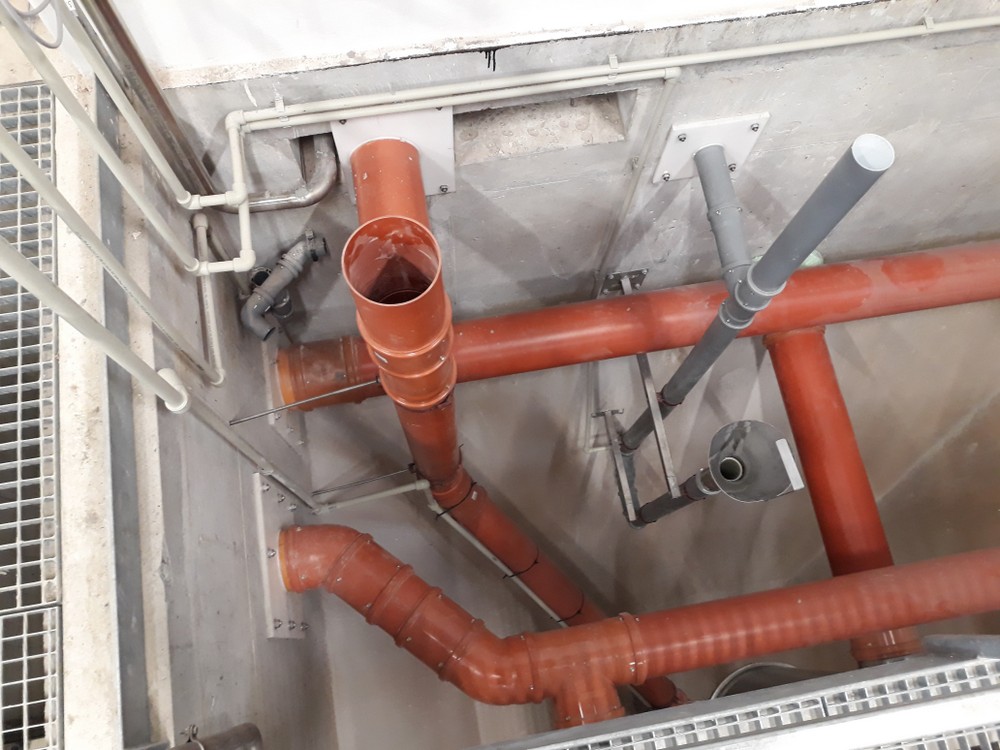

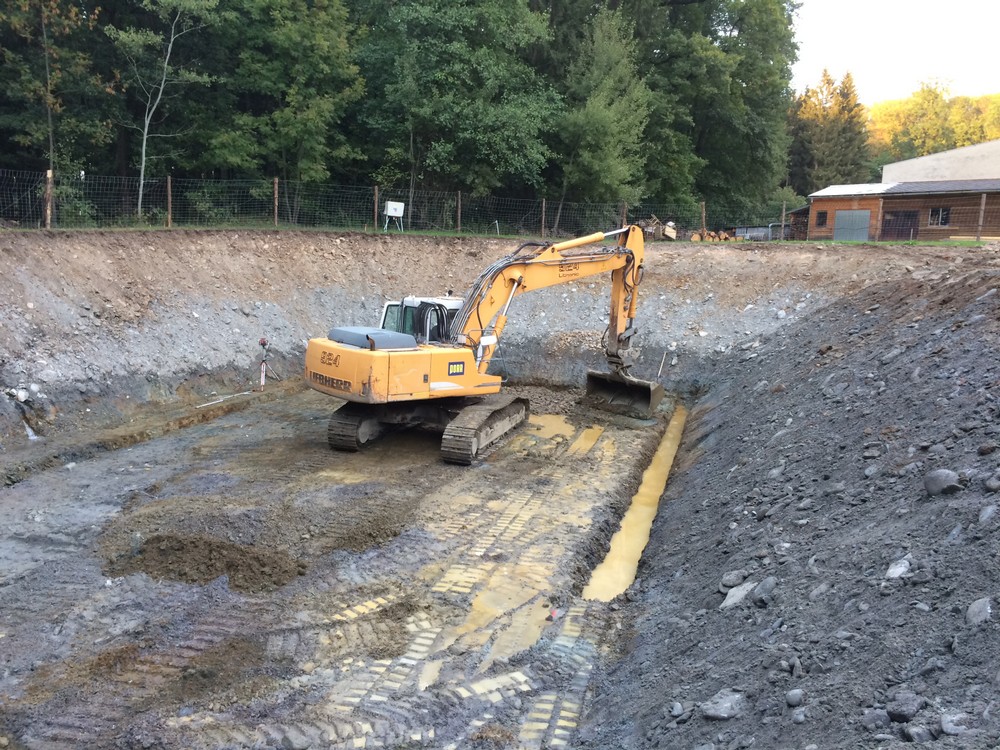

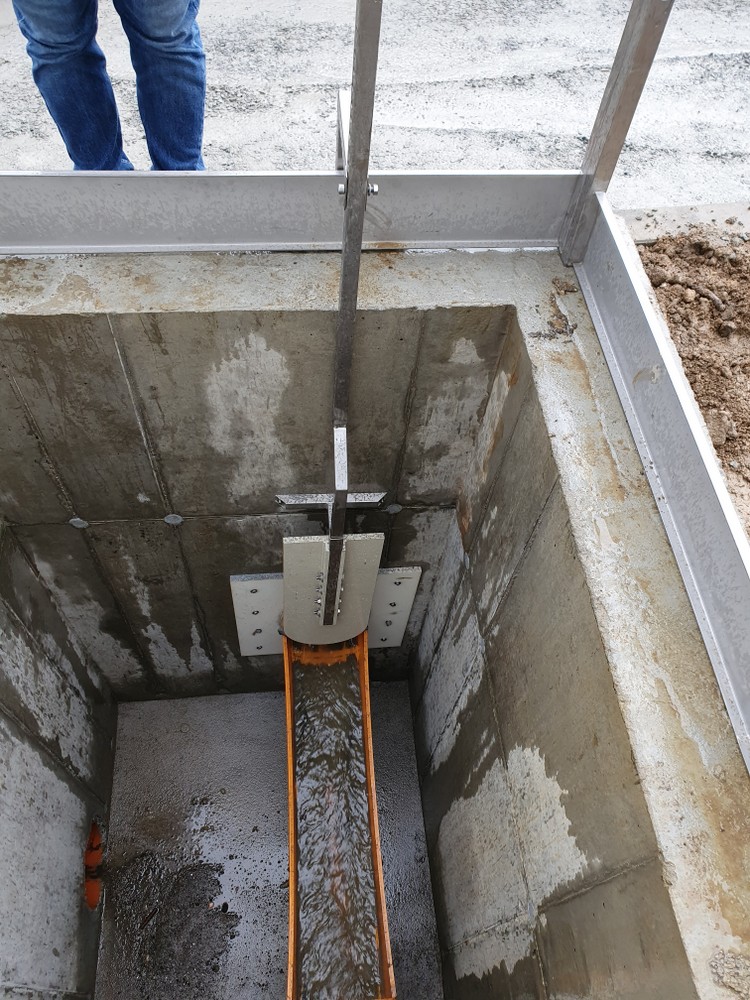

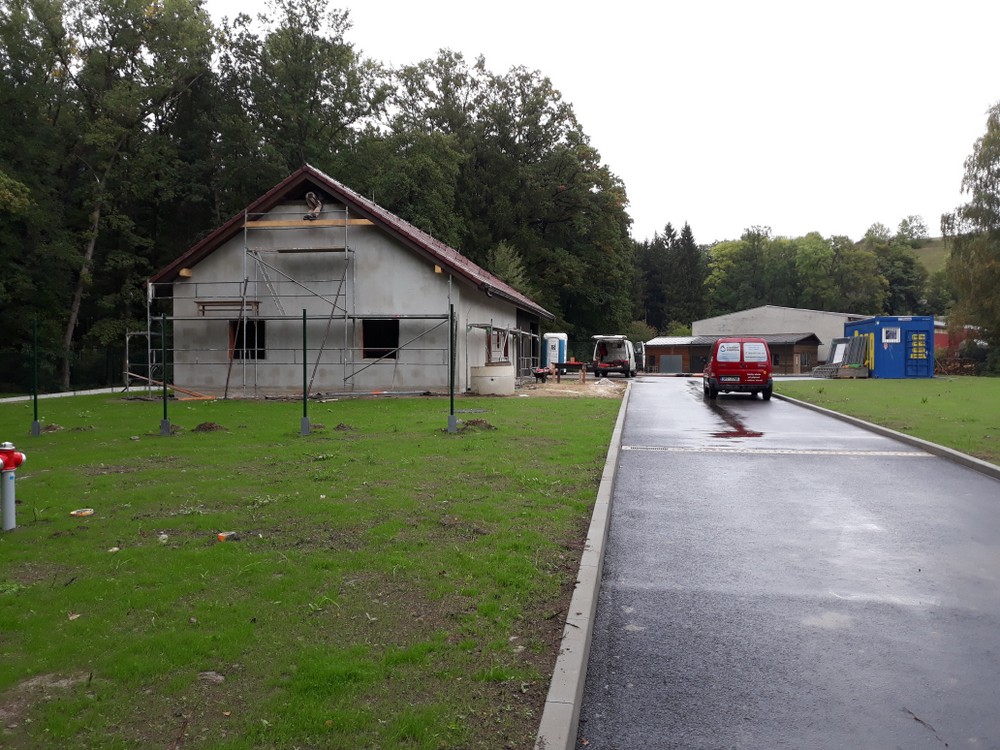

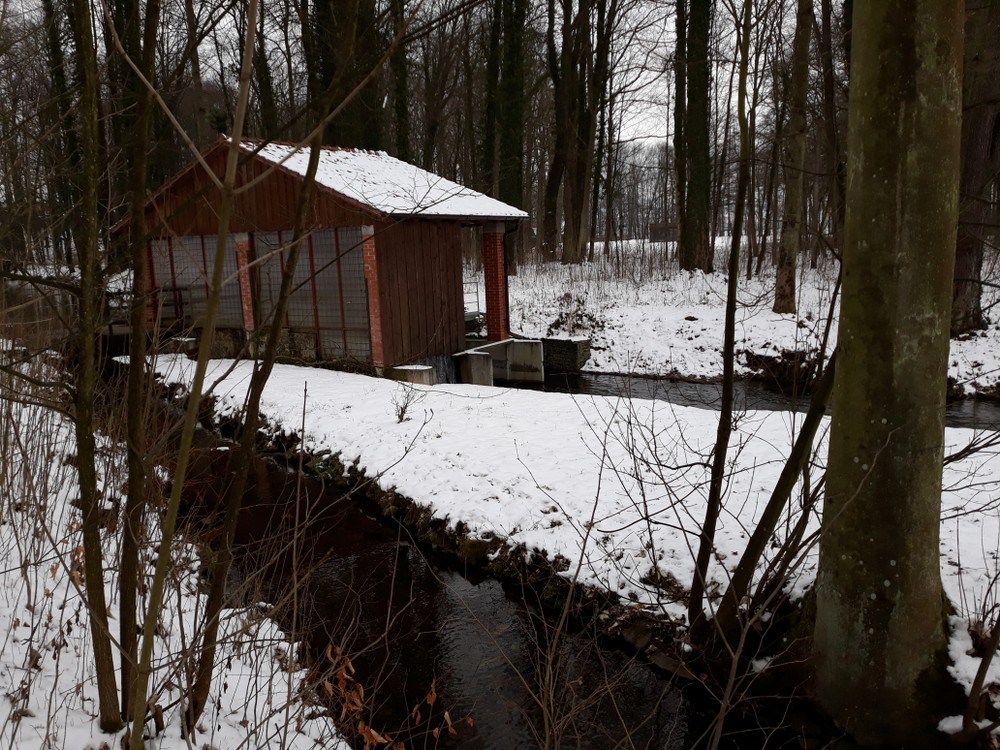

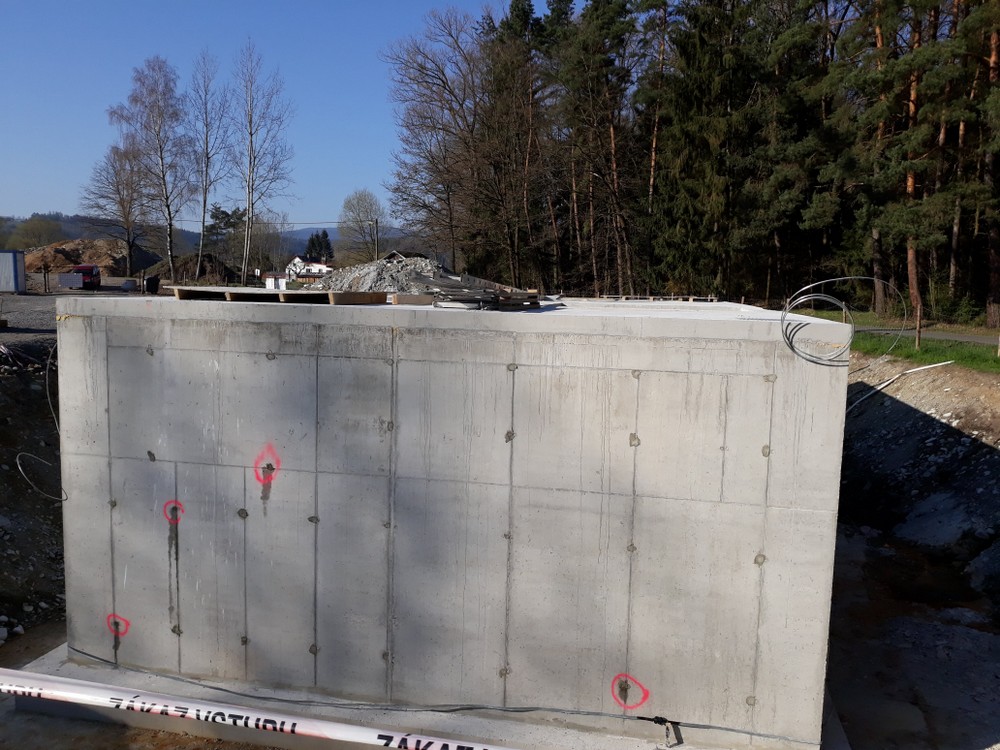

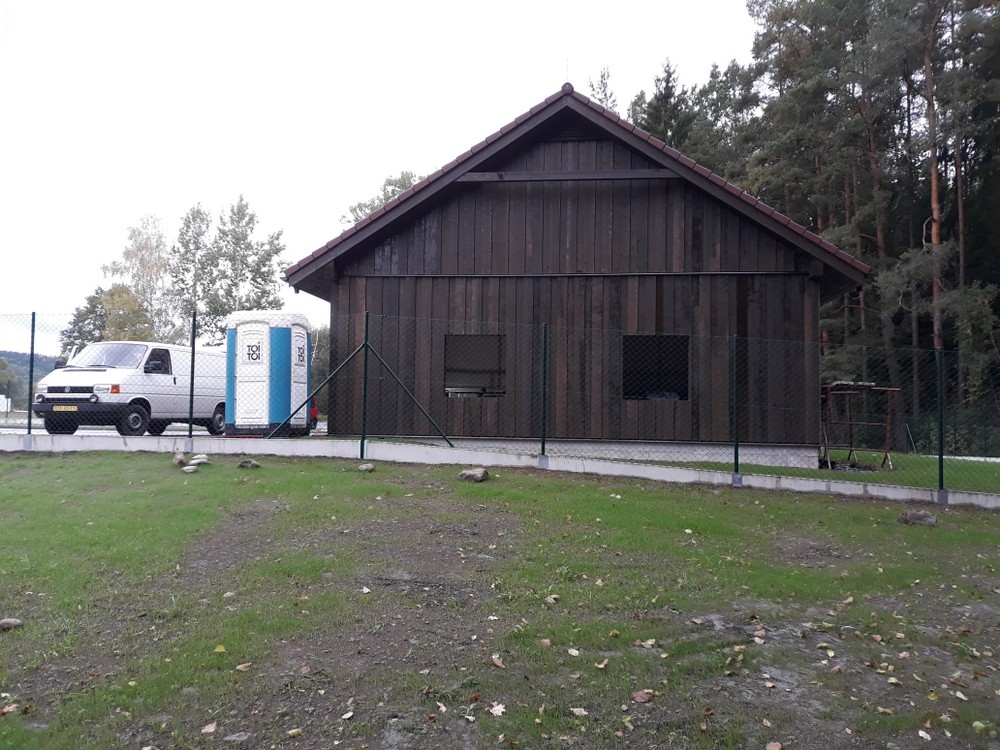

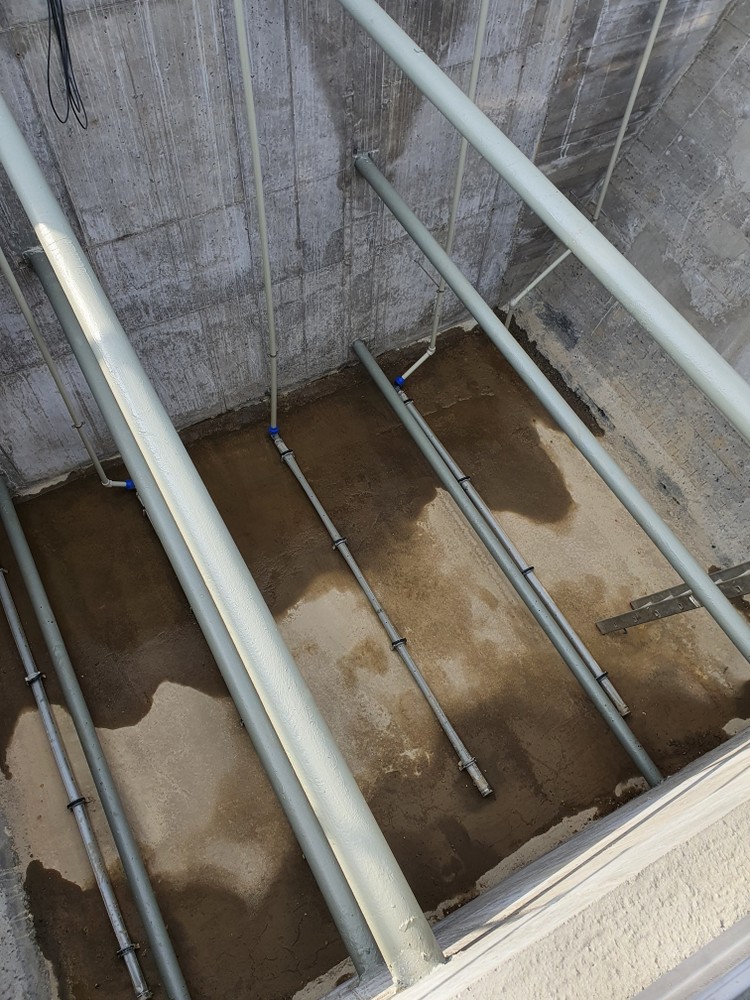

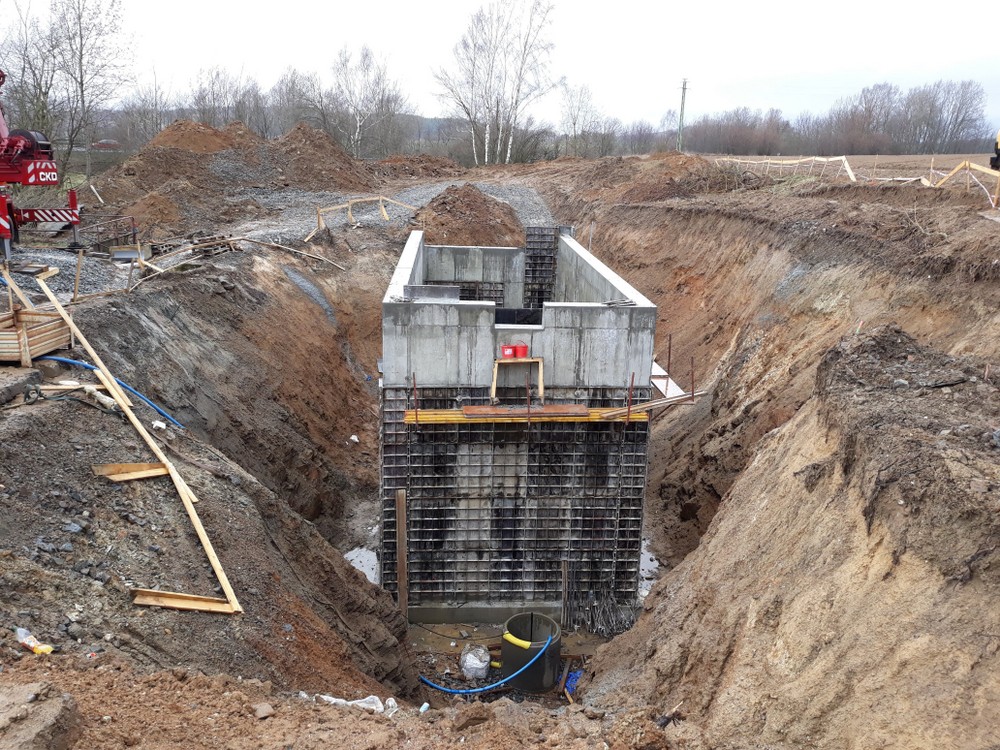

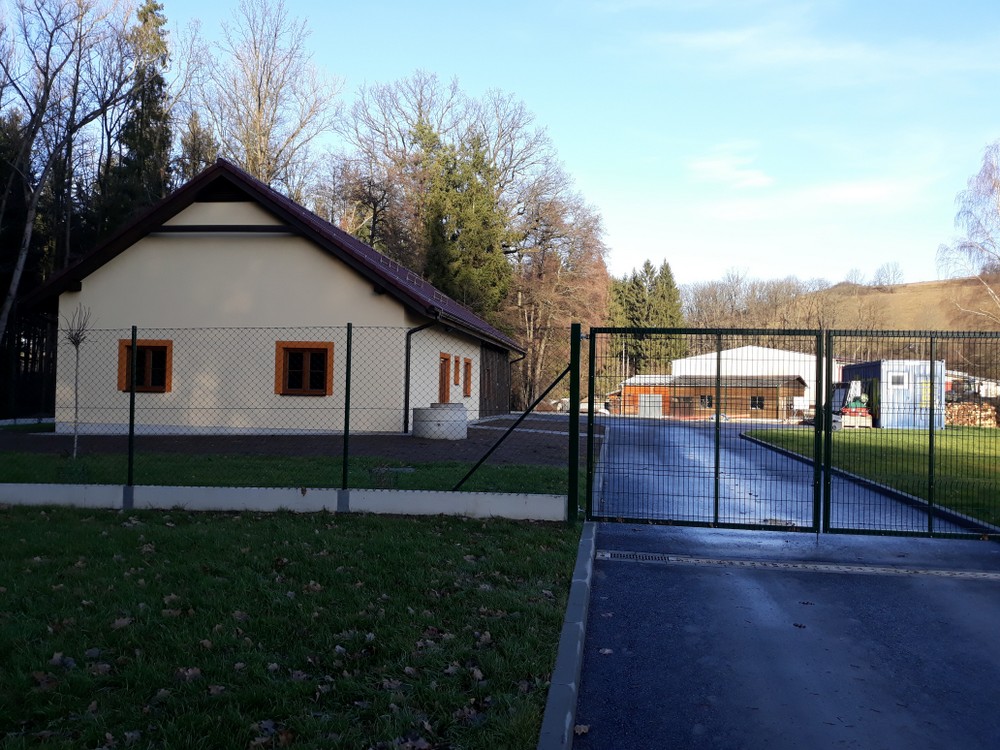

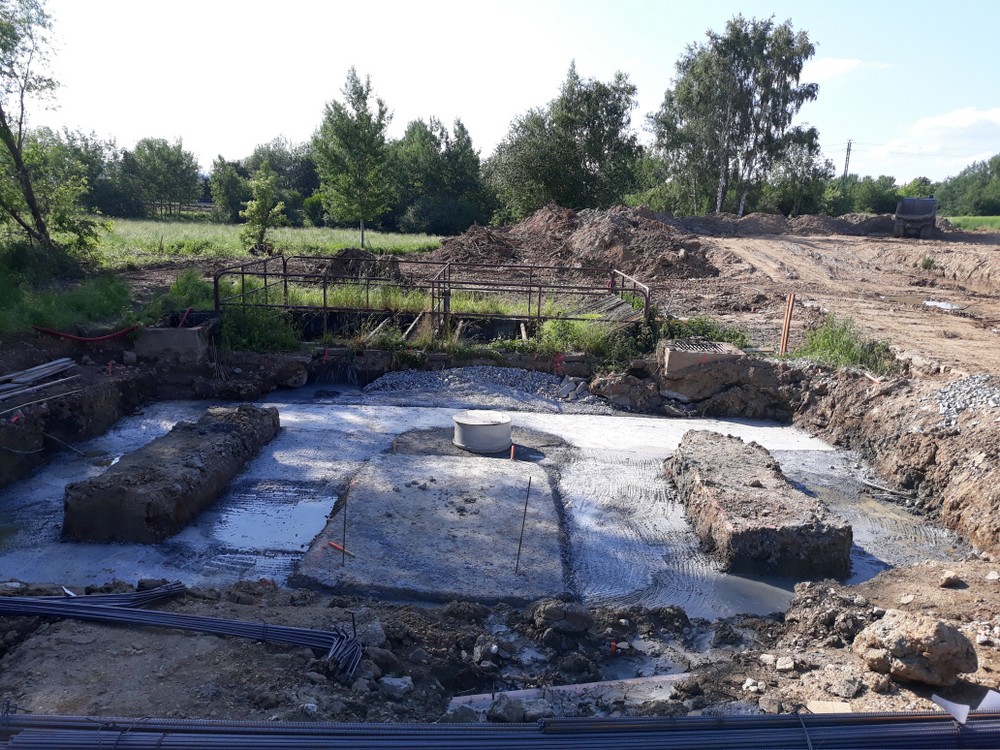

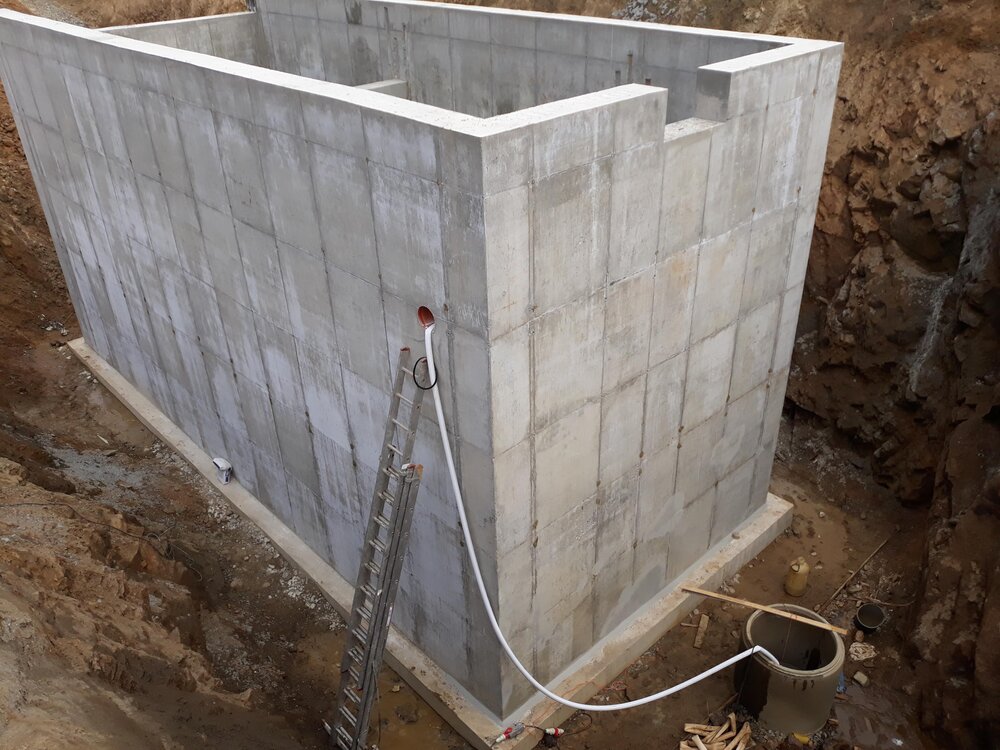

ČOV - Předmětem díla je stavba nové mechanicko-biologické čistírny odpadních vod pro obec. Stavební a technologická část je dimenzována na zatížení 800 EO. ČOV je řešena jako přízemní objekt s podzemními technologickými nádržemi. Nadzemní část ČOV je řešena jako částečně zděná a částečně dřevostavba a je zastřešena sedlovou střechou. Podzemní nádrže jsou navrženy z vodostavebního železobetonu. Nádrže jsou částečně zastropeny železobetonovou deskou. Dosazovací nádrže DN 1 a DN 2 zakryty nejsou, zde jsou ocelové lávky. Česlicový žlab, lapák písku a tuků, žlab filtru jsou zastropeny vyjímatelnými pochozími MEA rošty v rámu s úpravou žárově pozinkovanými. Veškeré železobetonové konstrukce jsou provedeny z betonu C30/37 a oceli 10 505.

Celkem bylo použito 461,5 m3 betonu C30/37 a 37,5 t oceli.

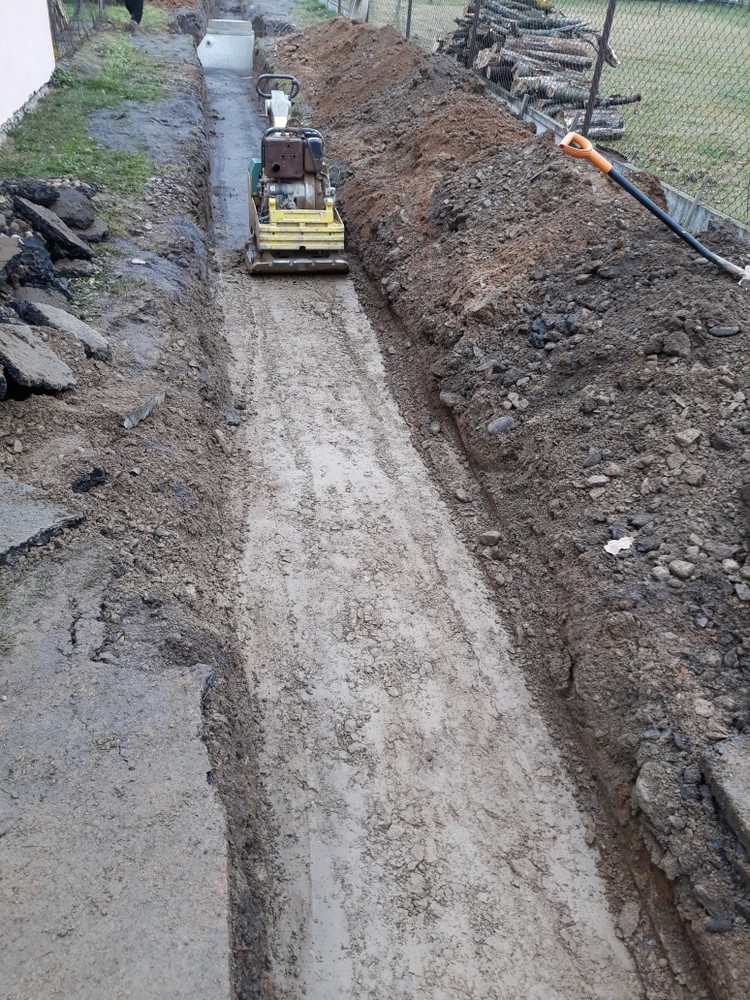

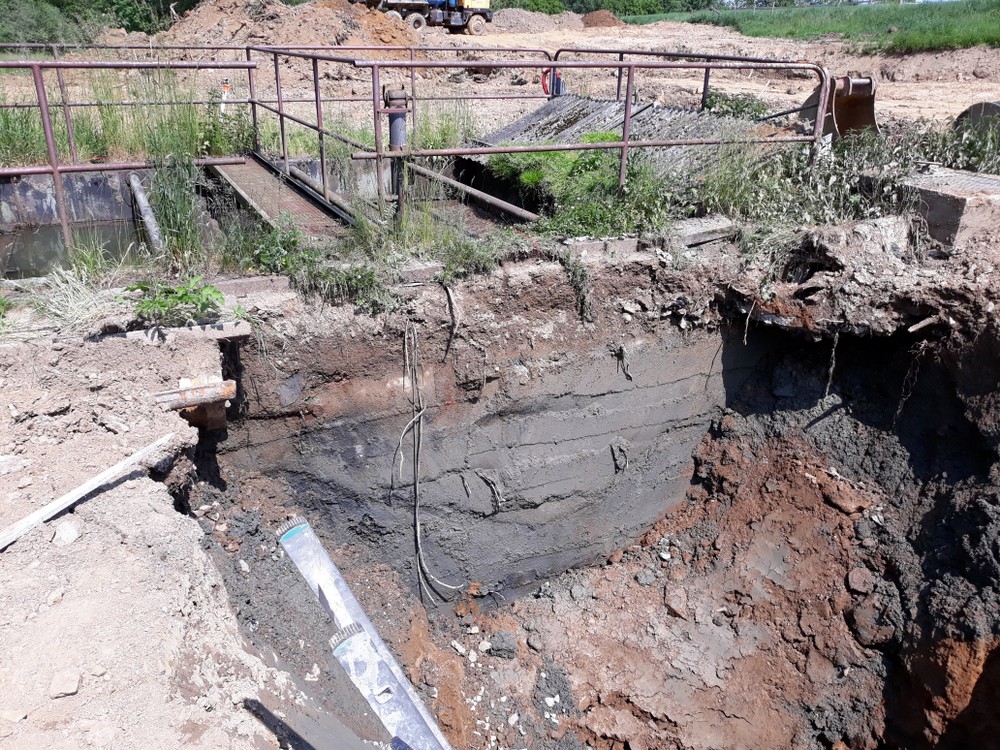

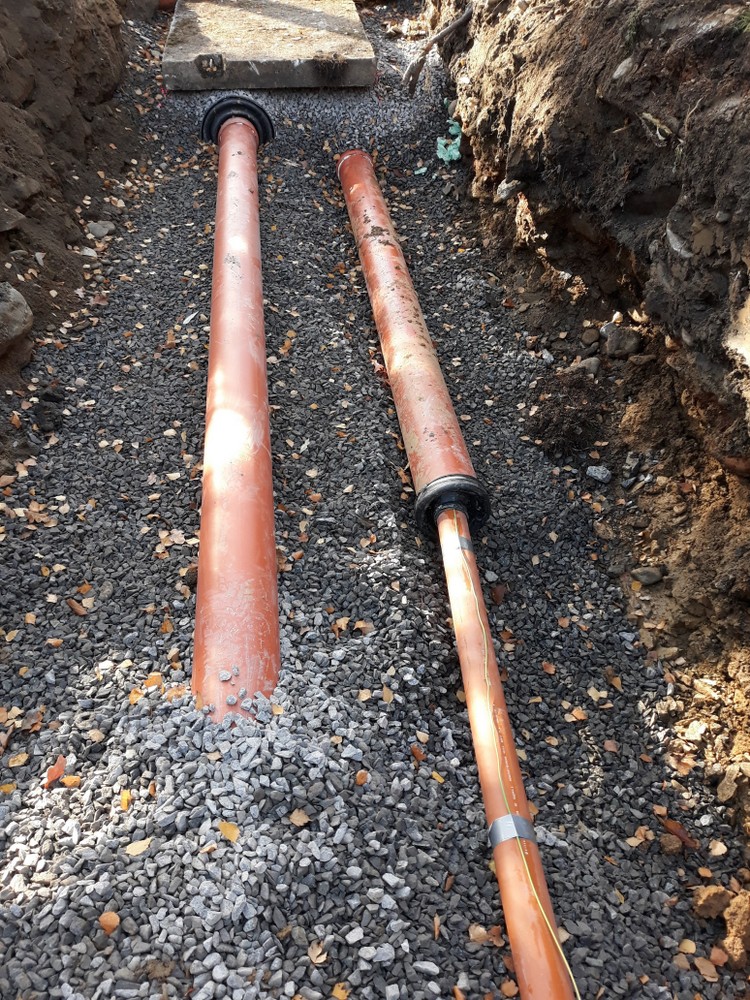

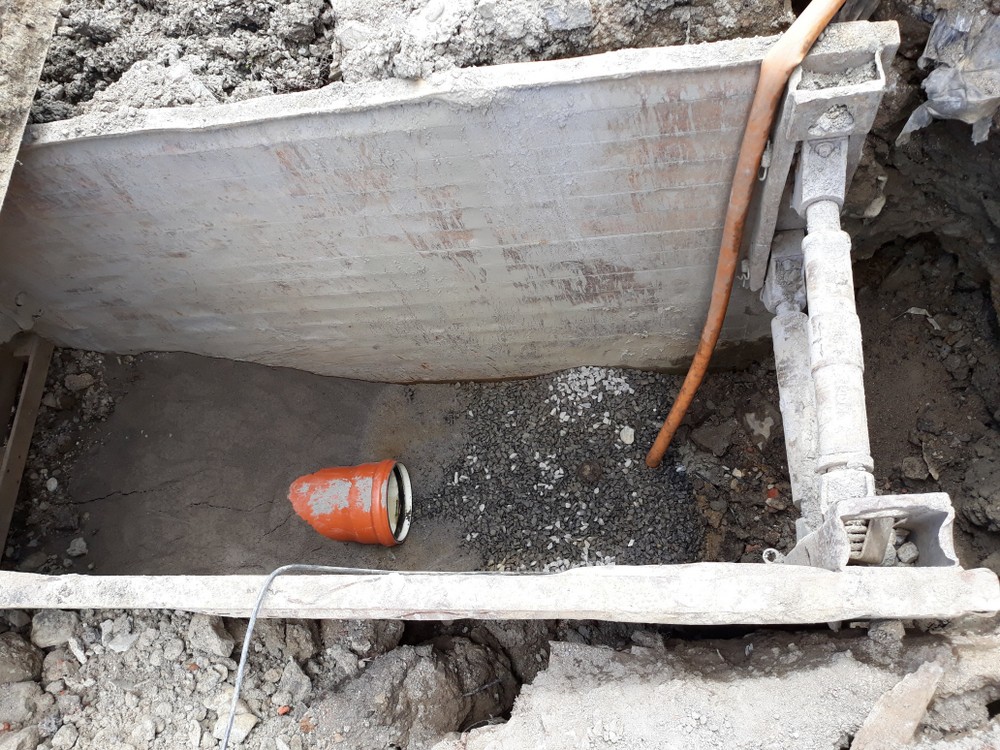

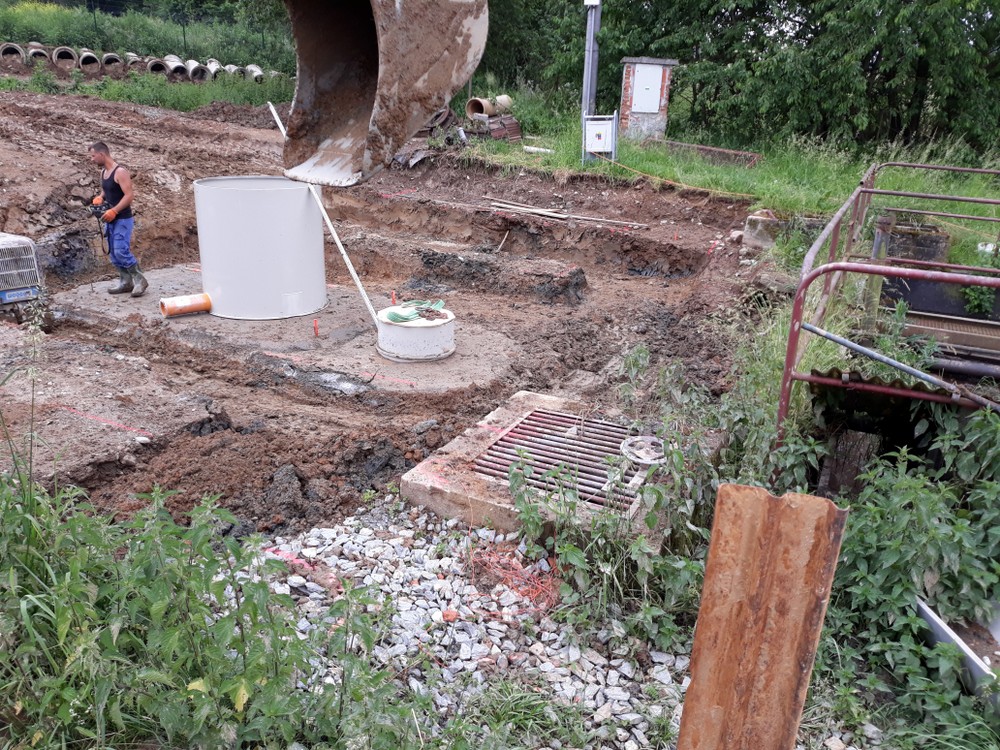

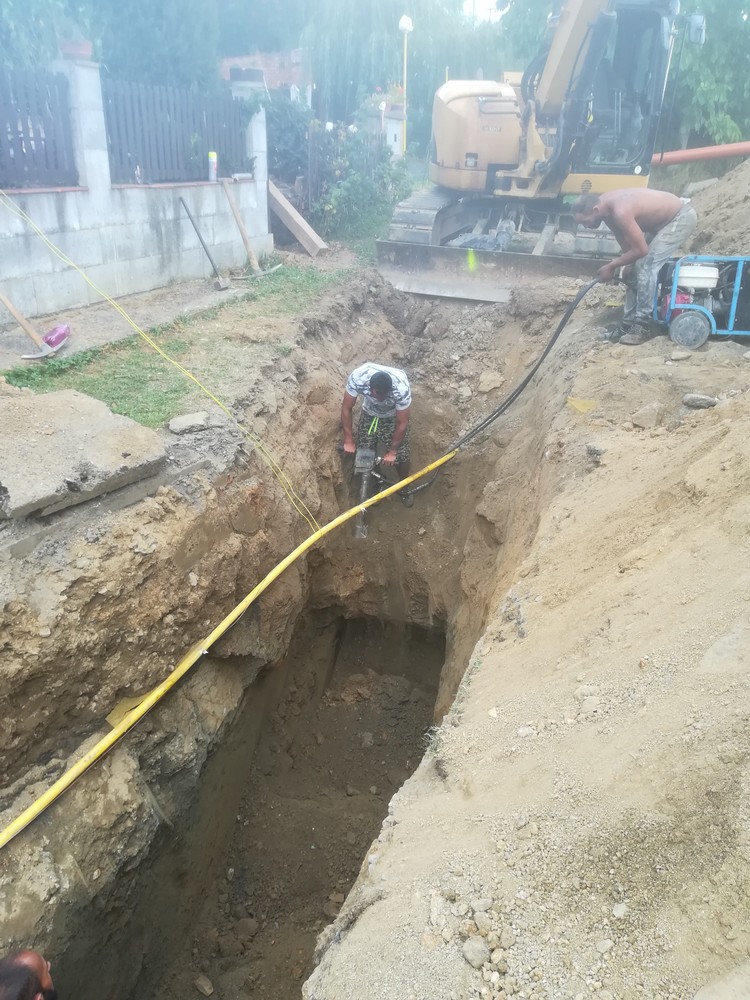

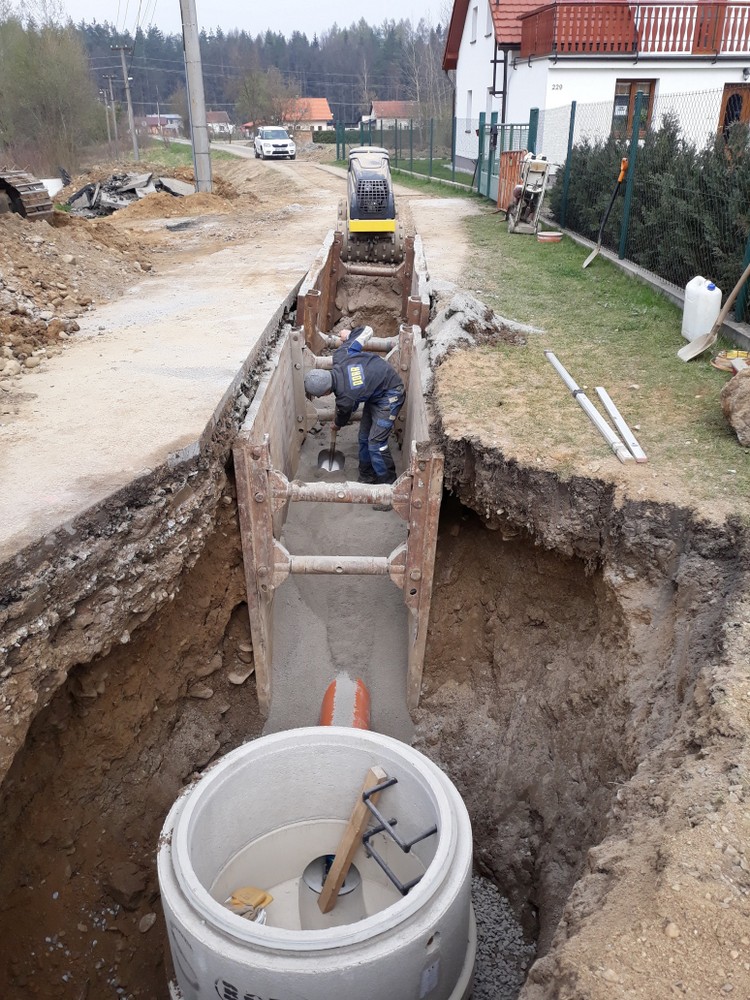

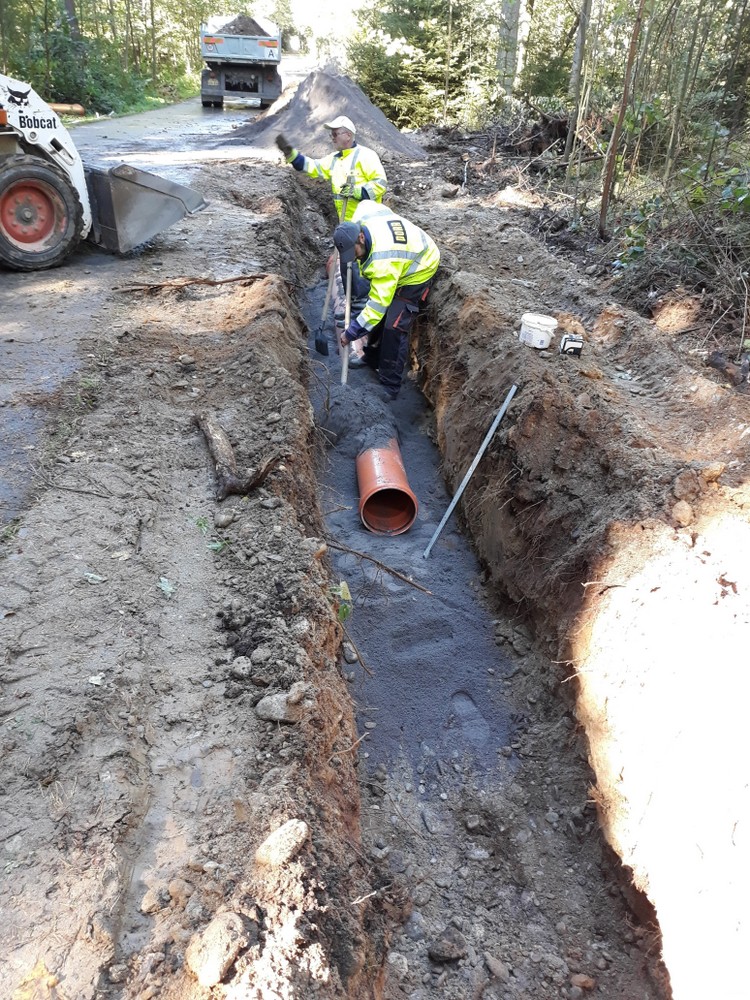

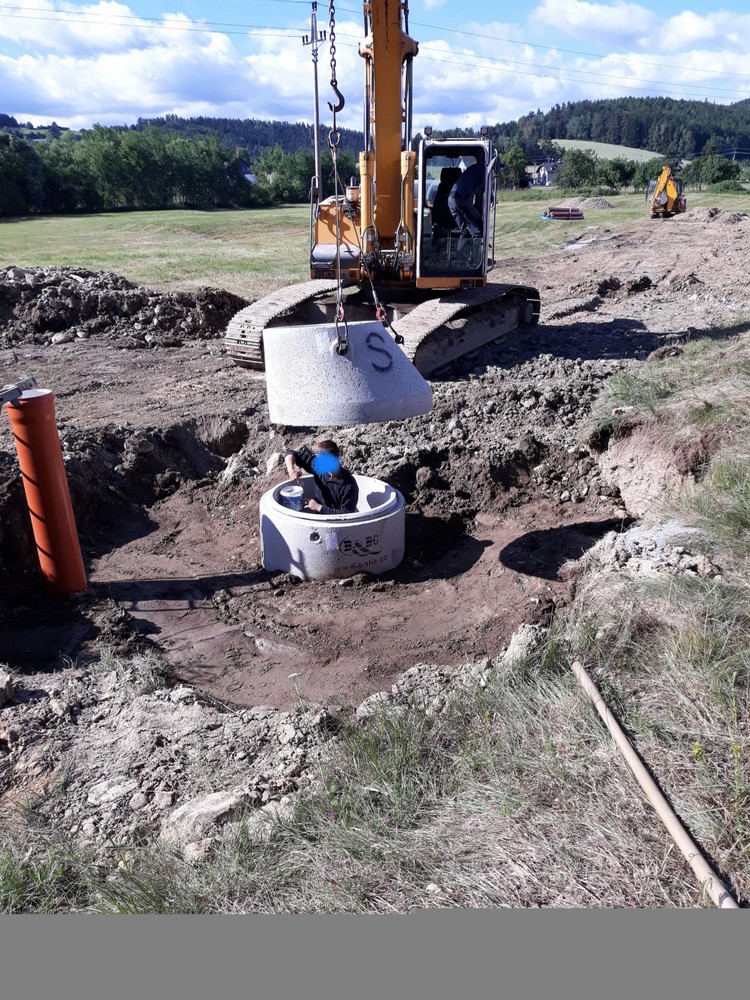

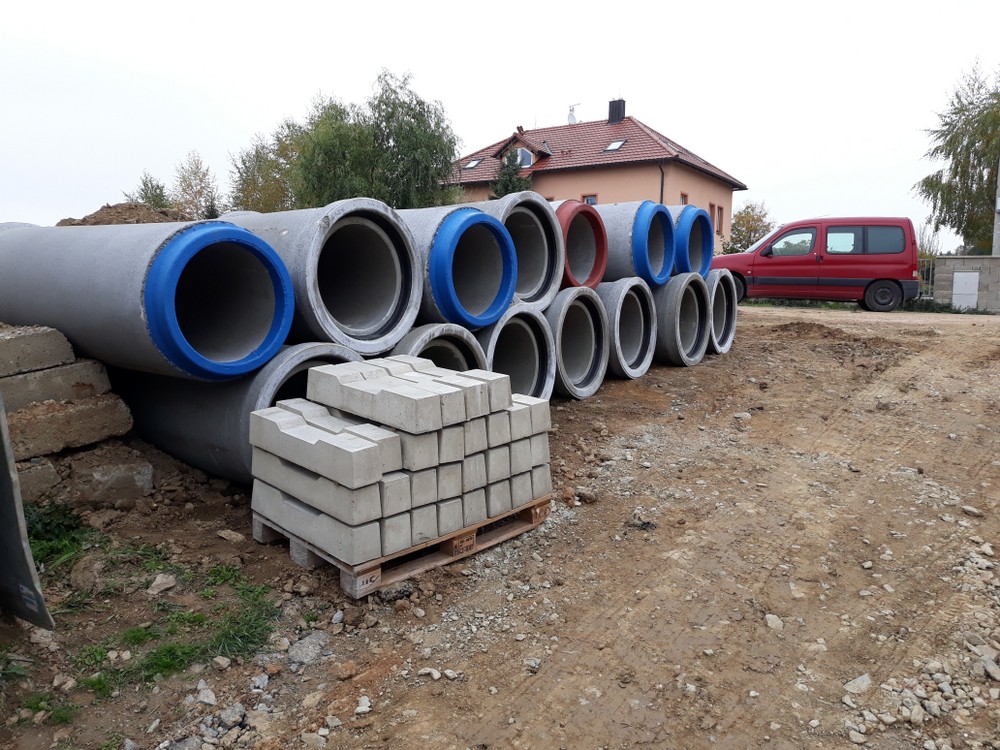

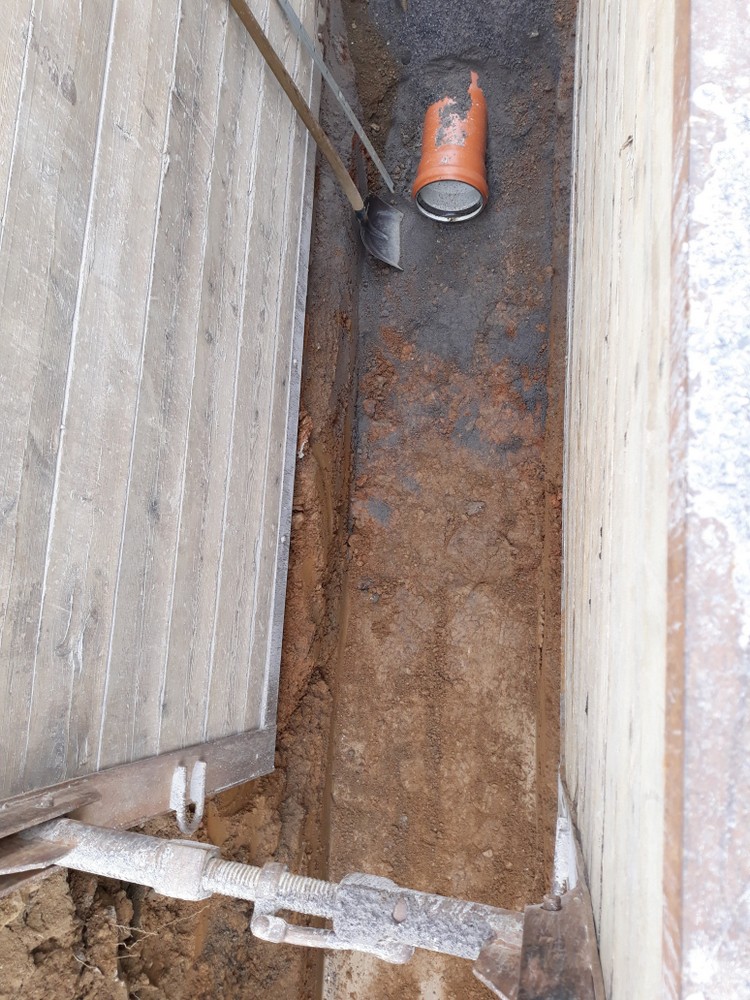

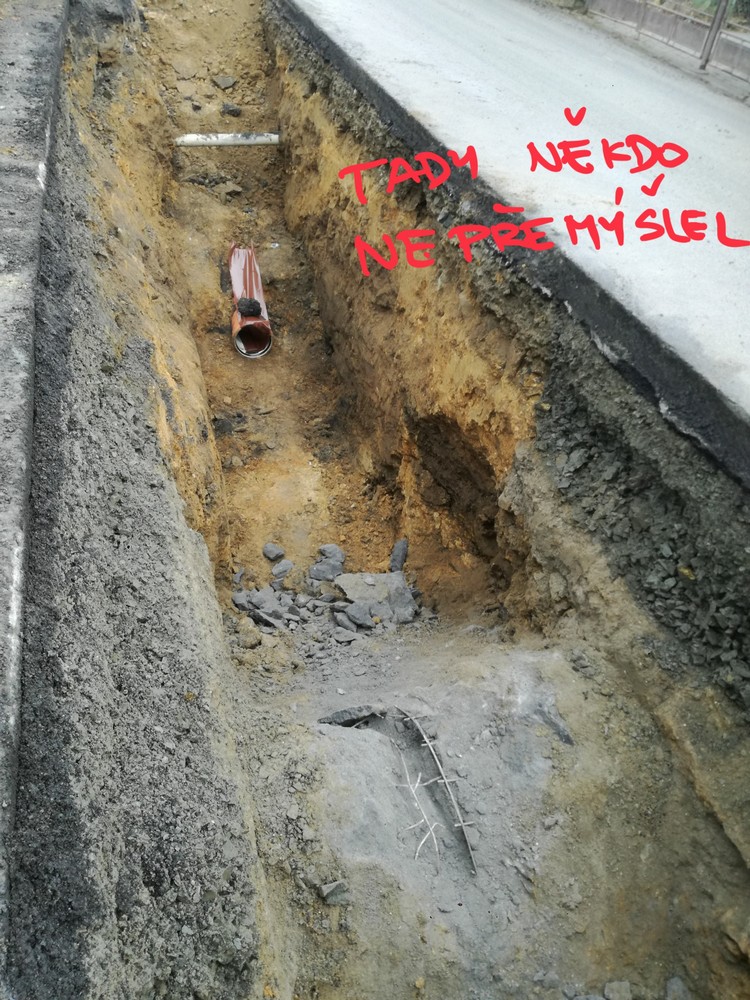

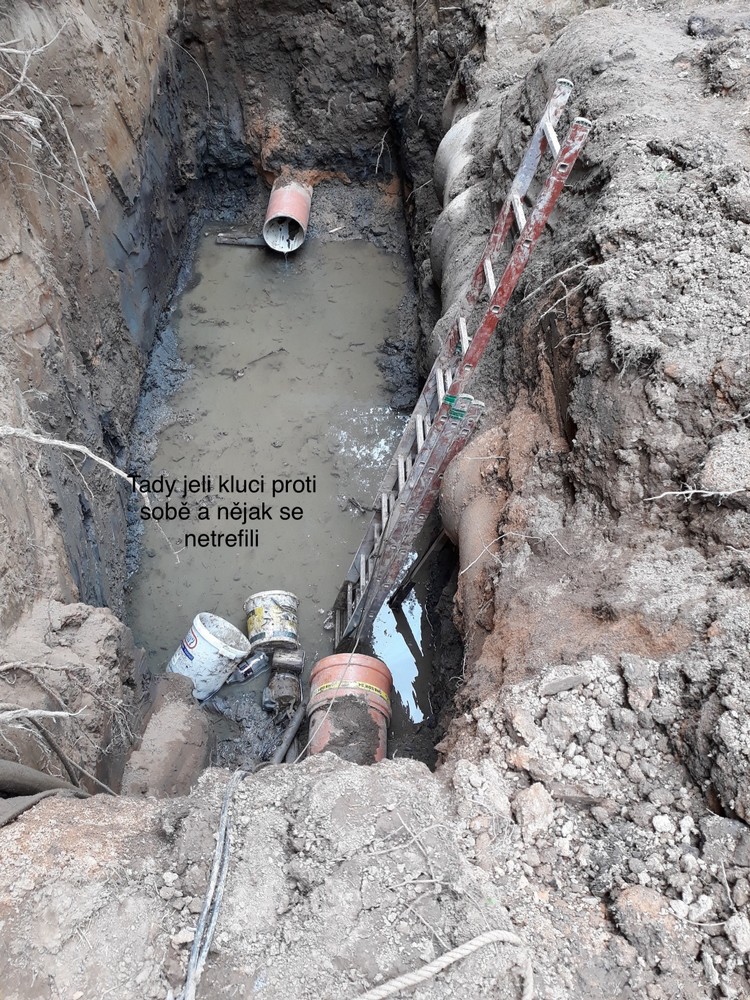

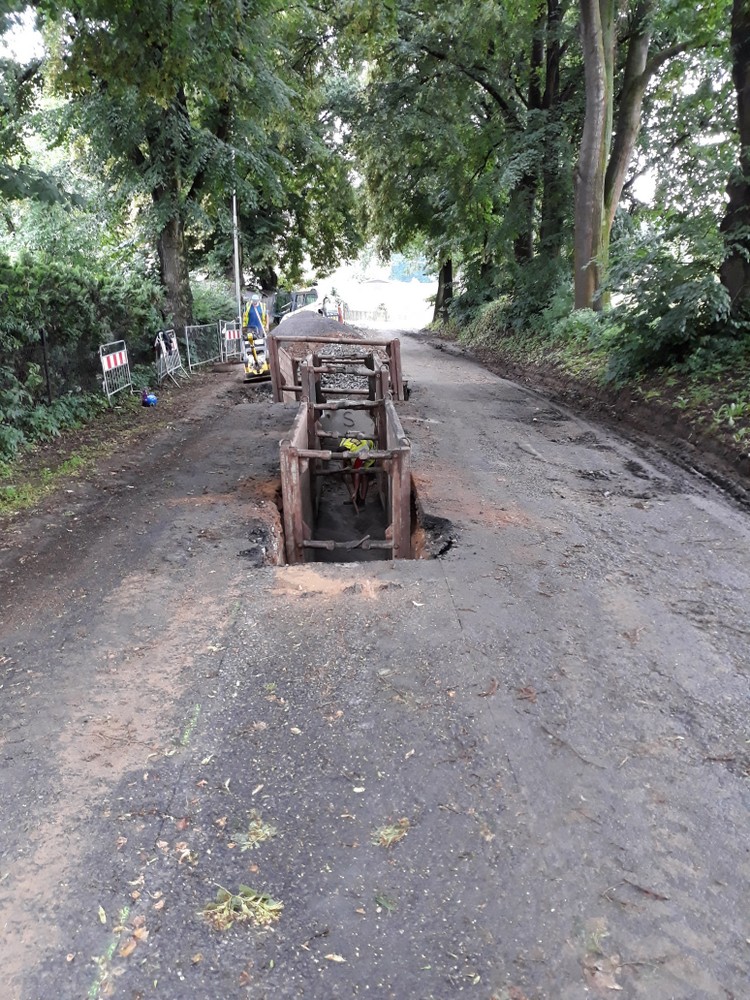

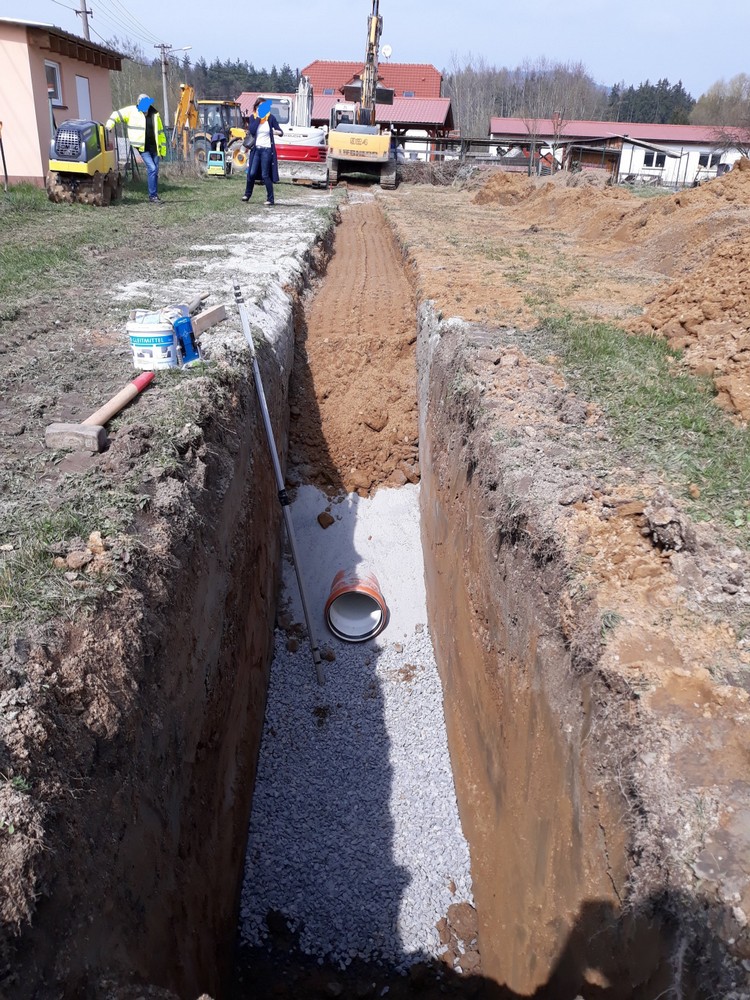

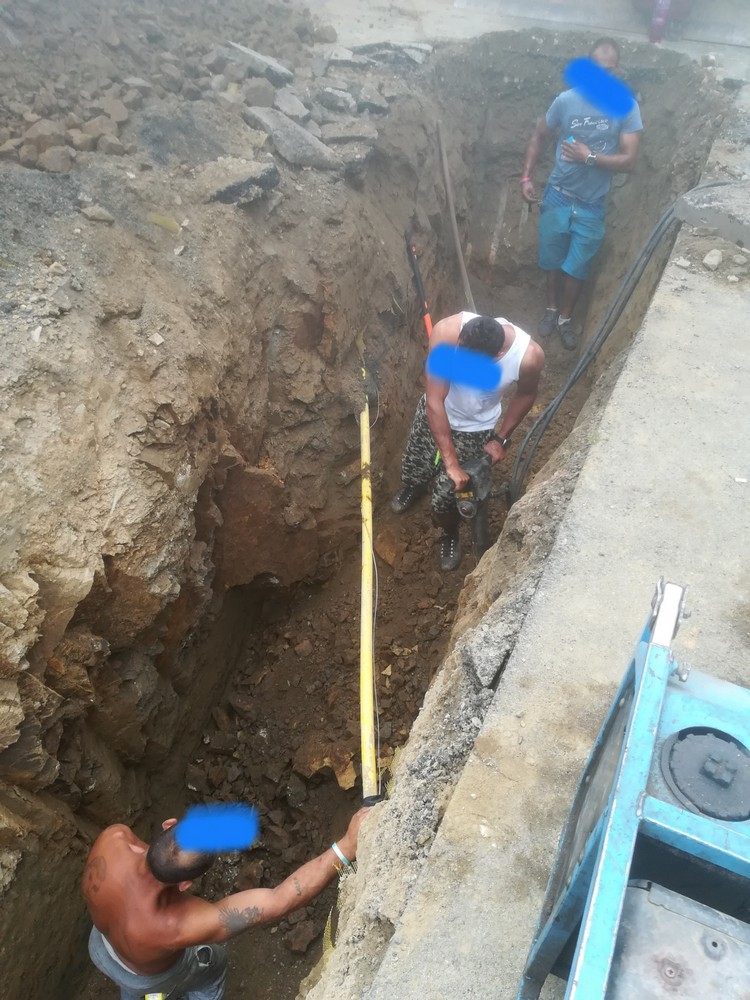

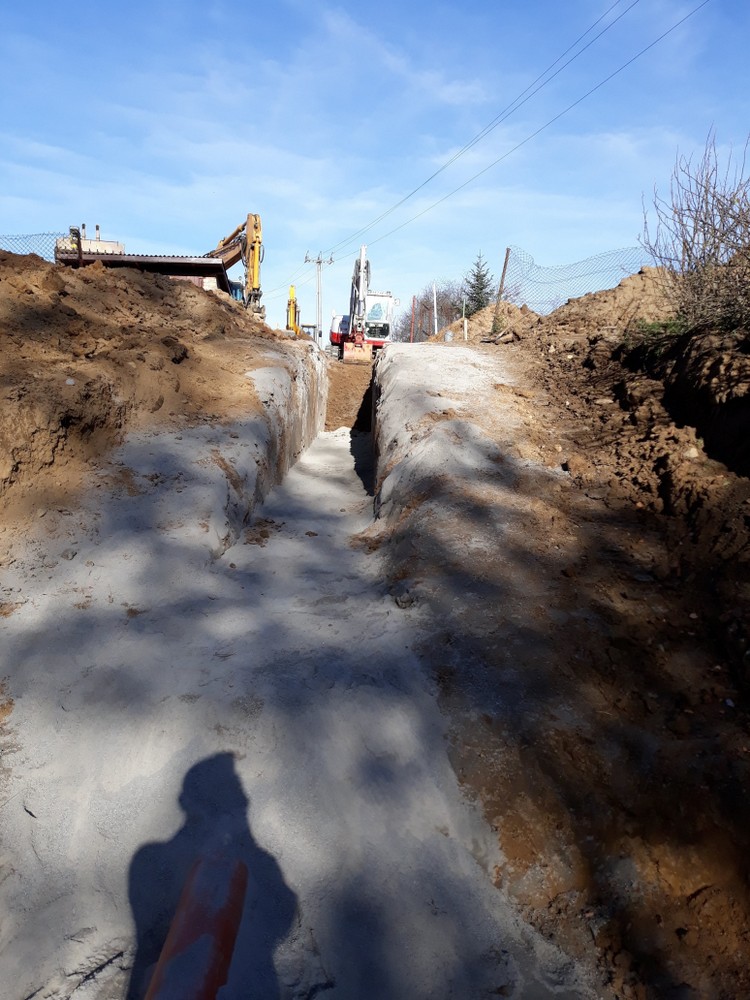

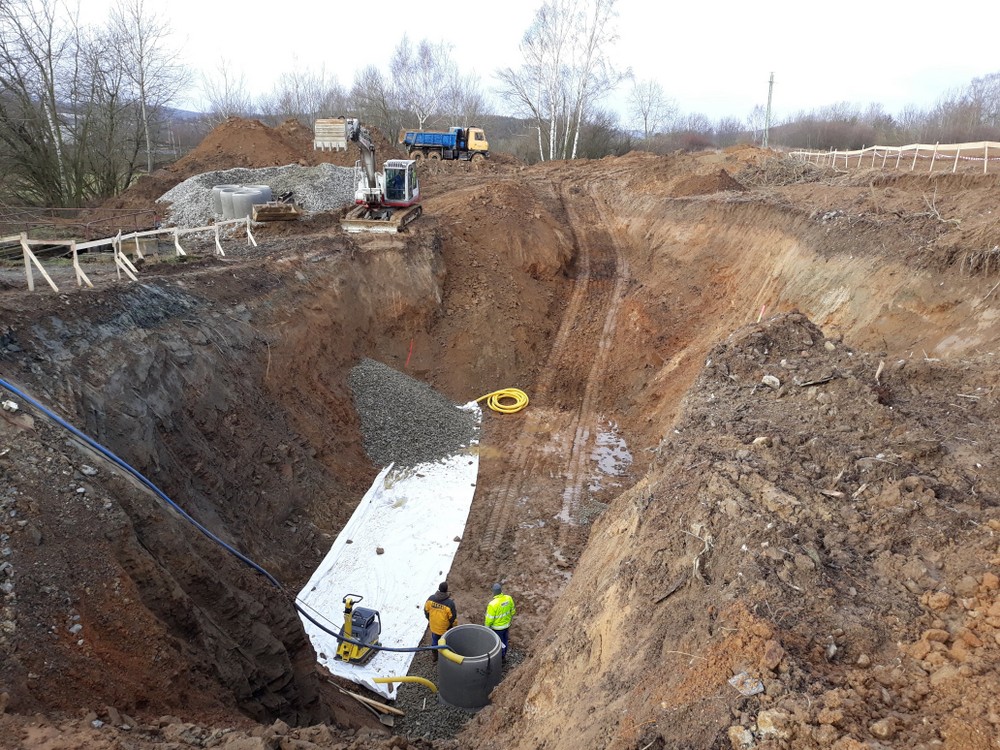

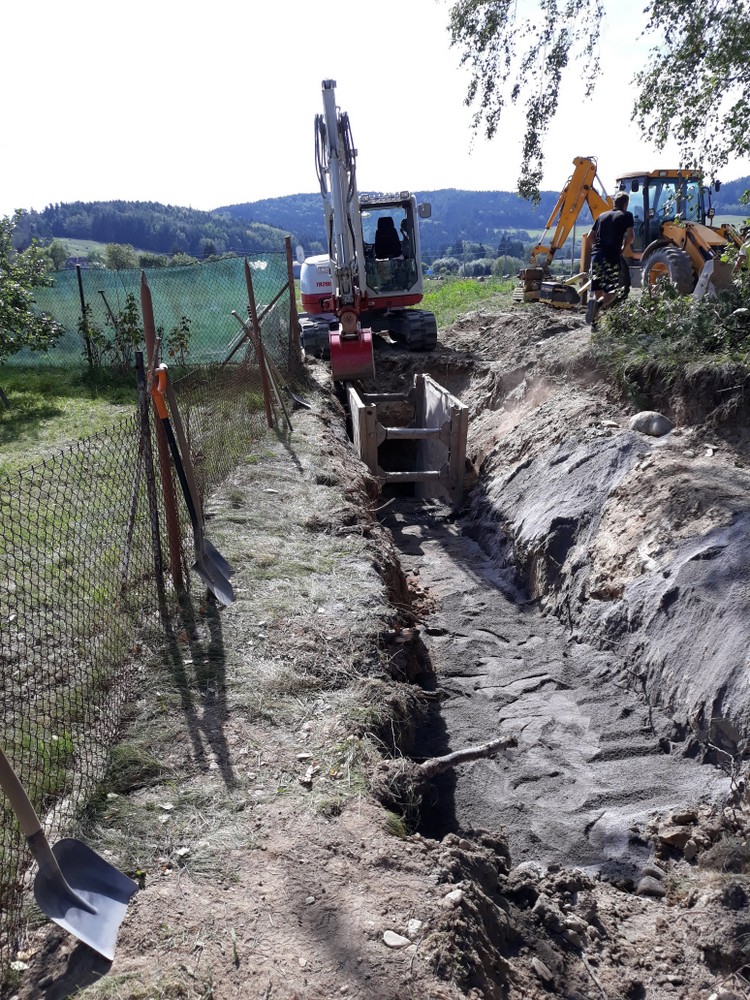

Kanalizace - Cílem výstavby splaškové kanalizace v obci je podchycení veškerých splaškových vod v částech obce dotčených výstavbou. Stavba splaškové kanalizace a s ní souvisejících objektů se nachází v intravilánu obce. Svým charakterem je navržená stavba novostavbou. Jedná se převážně o gravitační splaškový kanalizační systém s vyjímkou jedné lokality, která je odkanalizována gravitačně do čerpací stanice, z které jsou splaškové vody vedeny výtlakem do koncové šachty nově vybudované stoky a následně na ČOV.

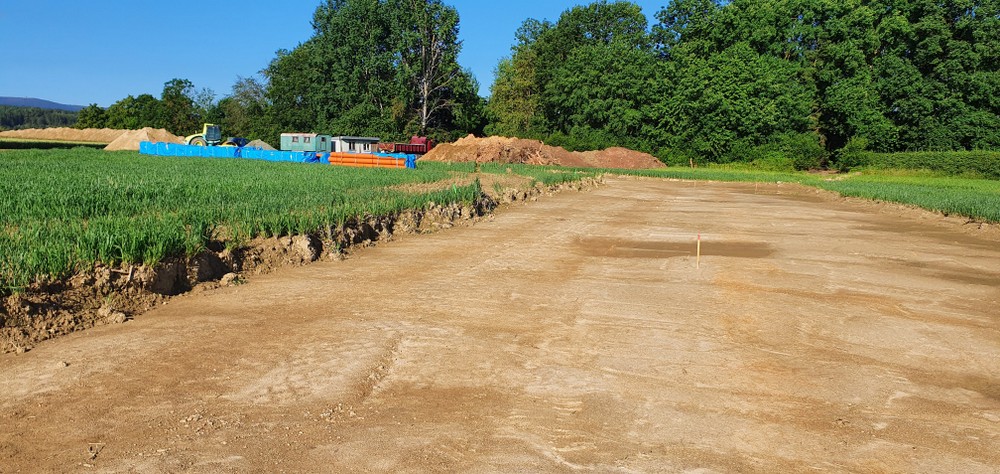

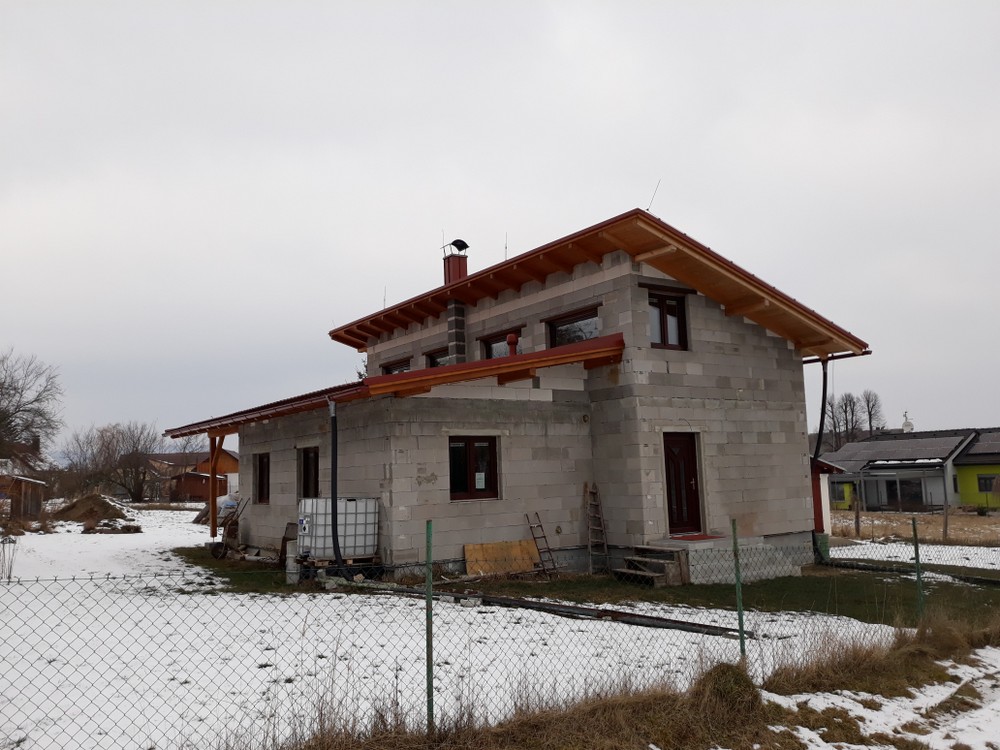

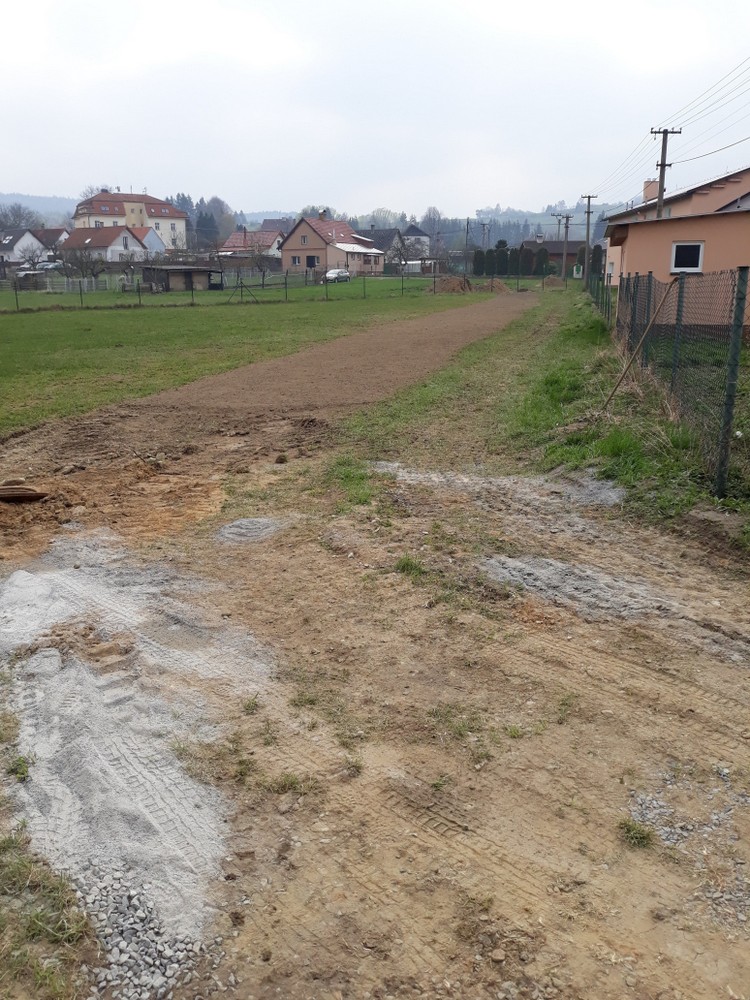

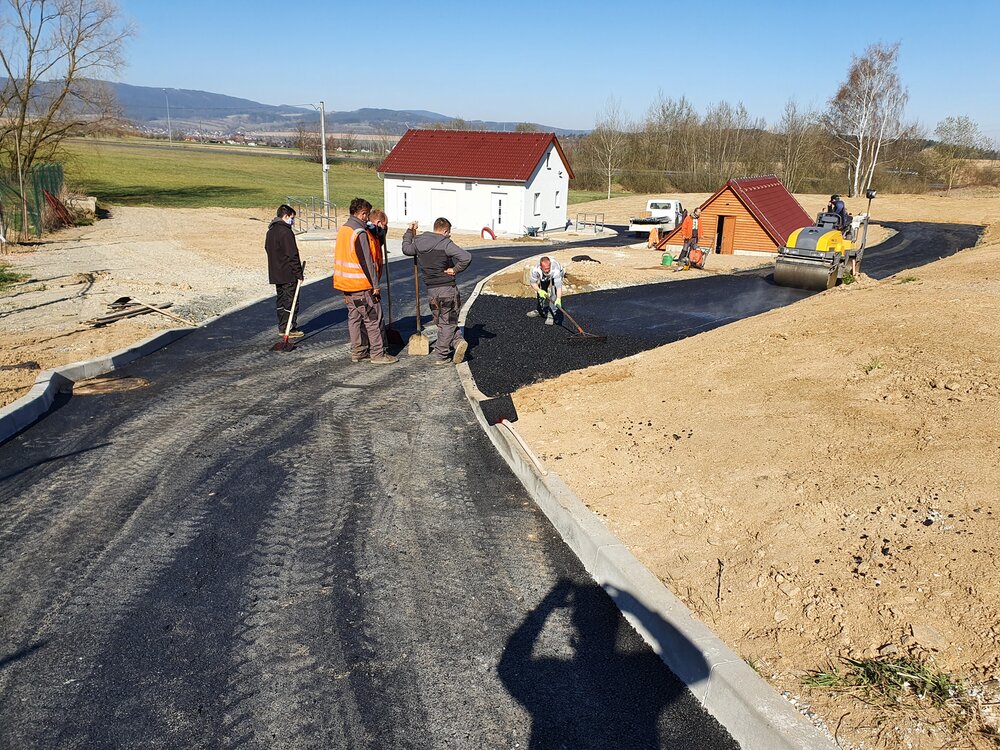

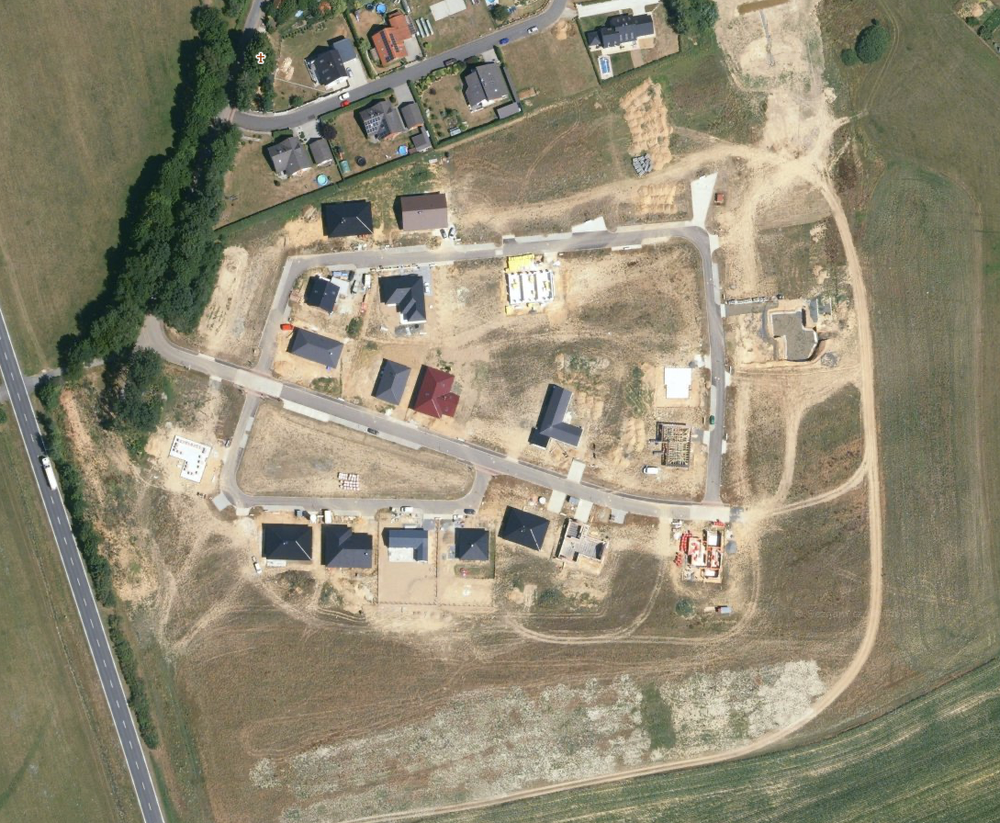

OBYTNÁ ZÓNA V OBCI 35 parcel investice: 36,8 mil. investor: obec výkon: TDI, koordinátor BOZP

Stručný popis stavby:

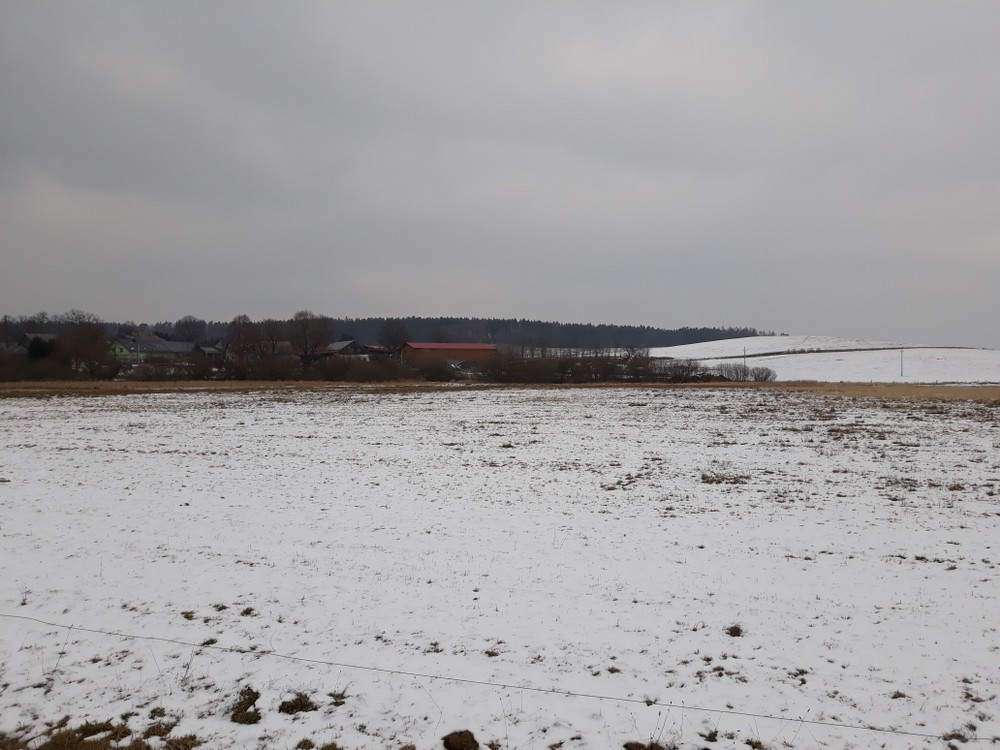

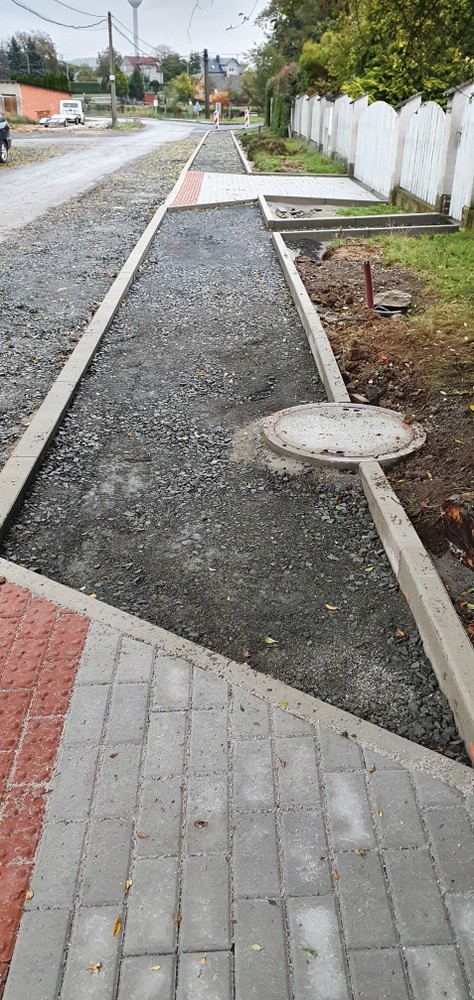

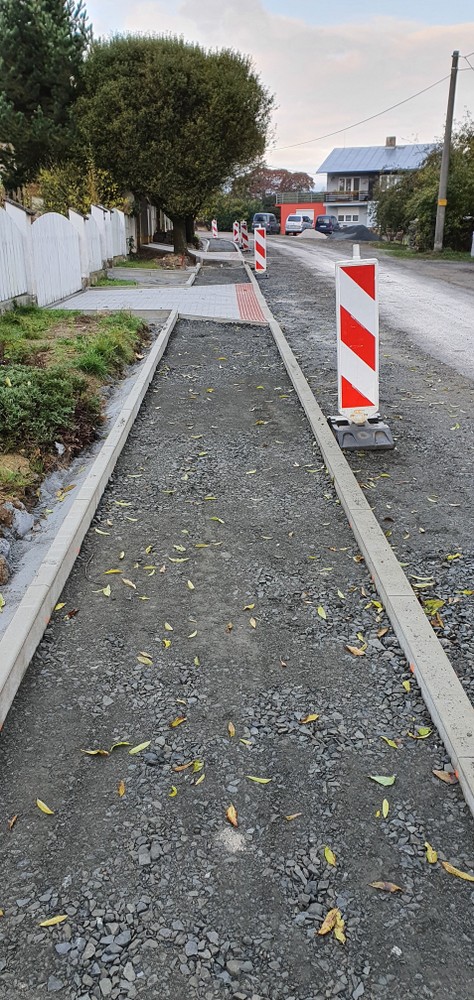

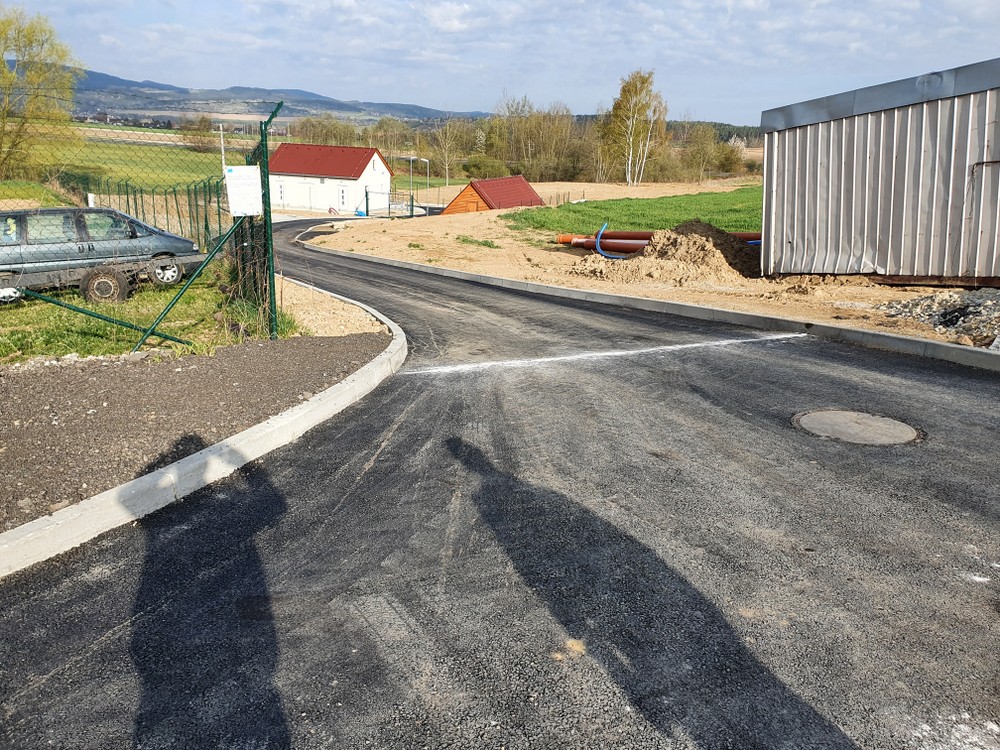

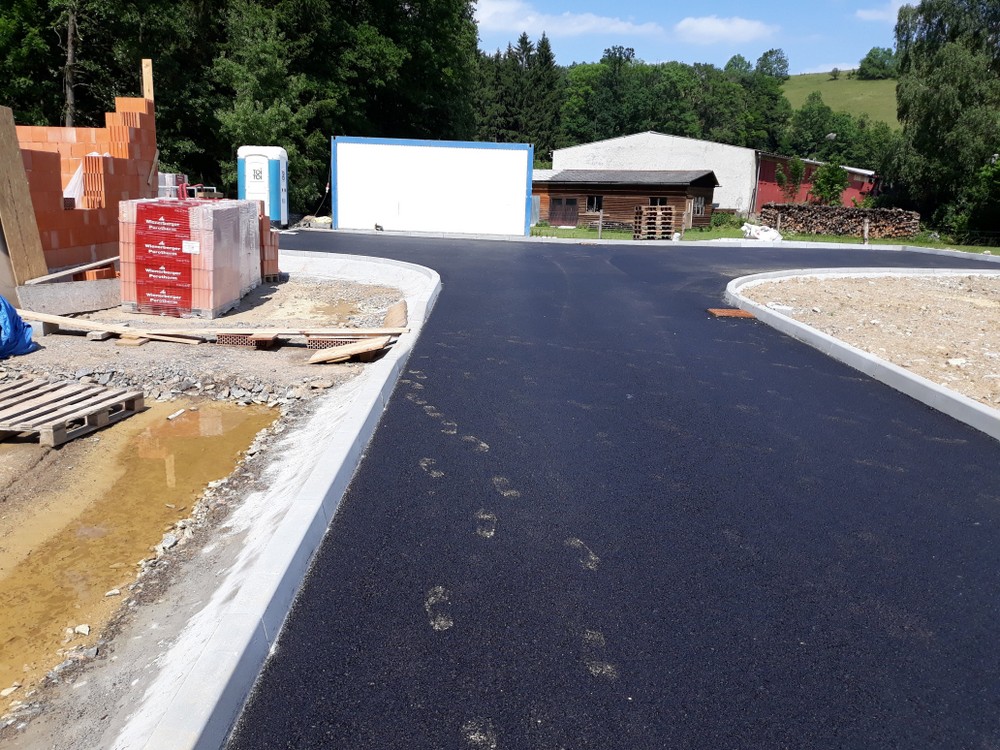

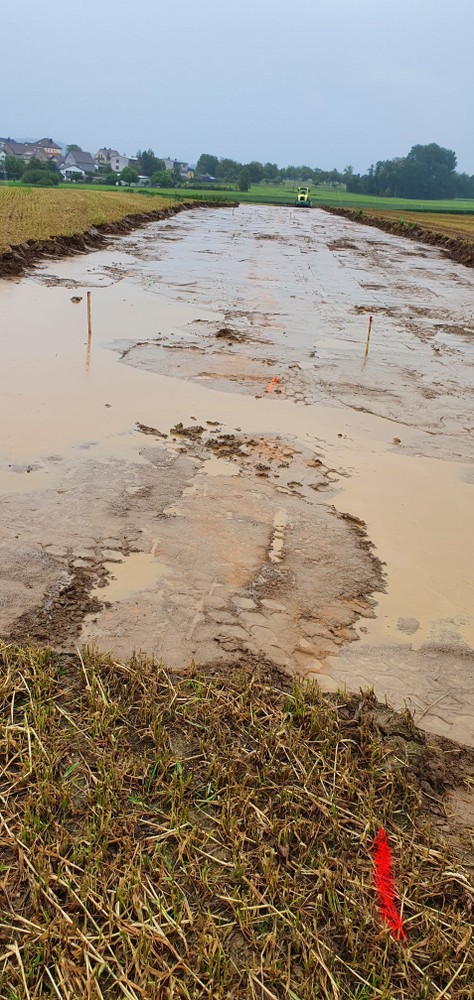

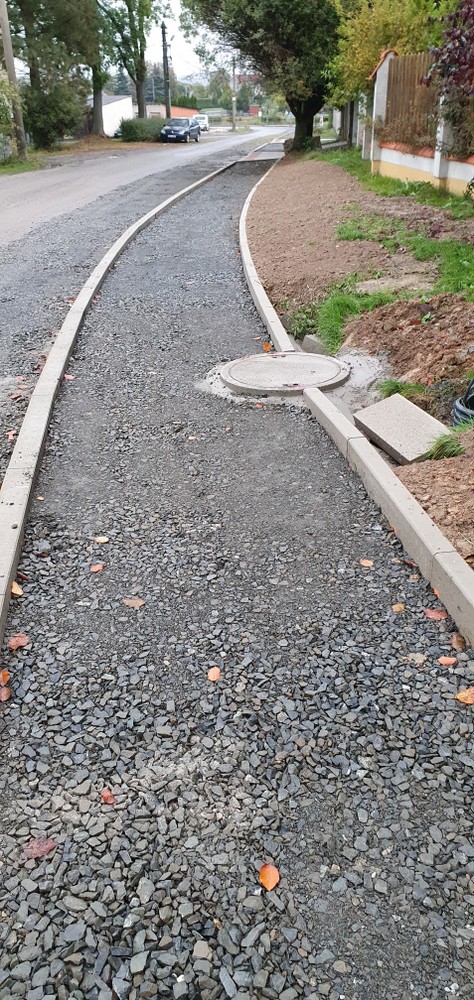

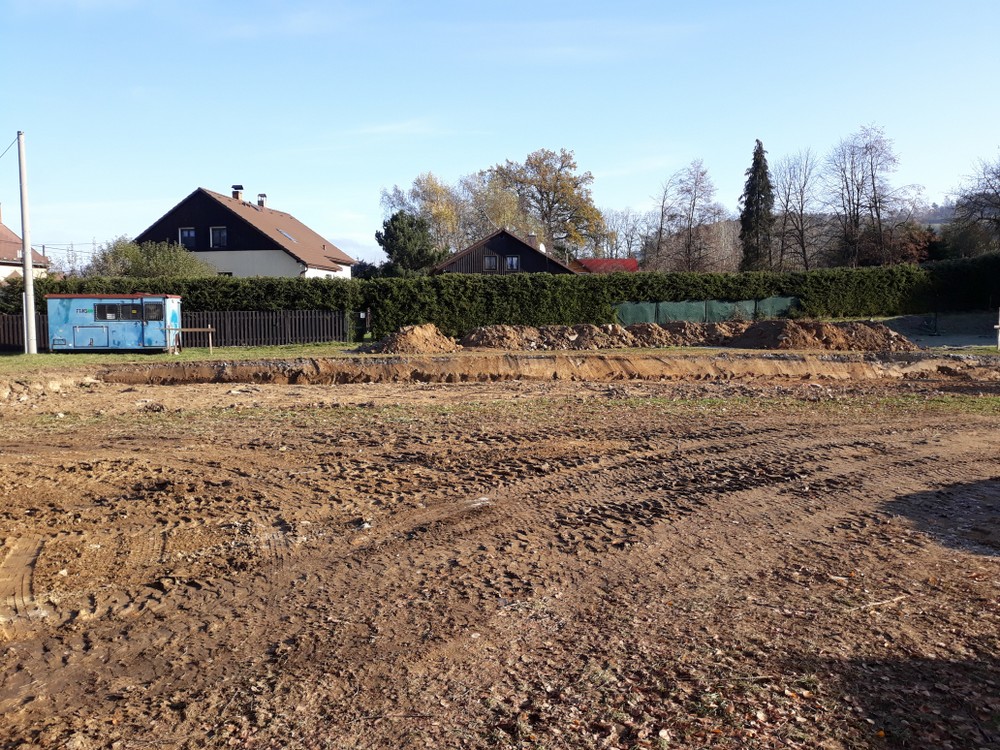

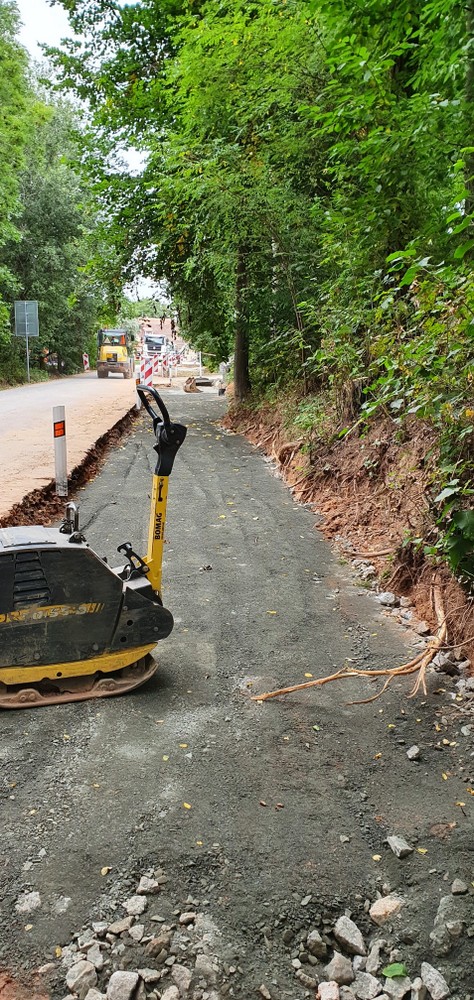

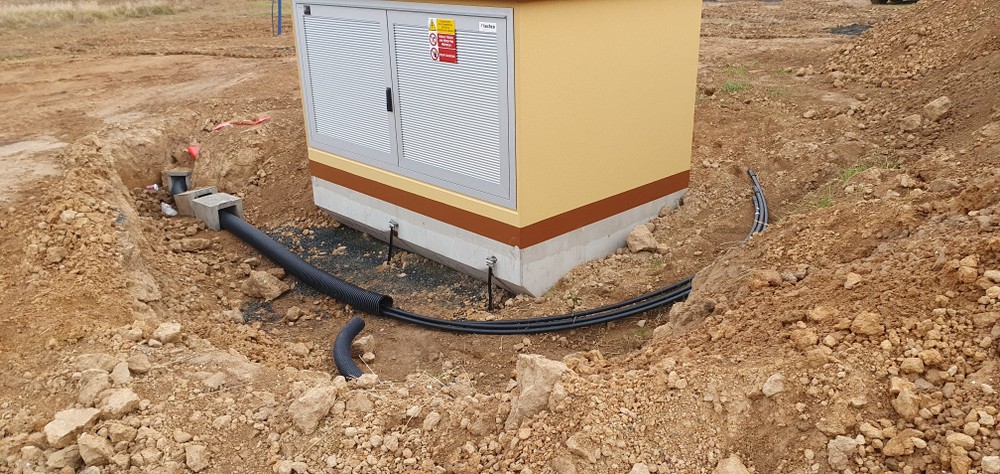

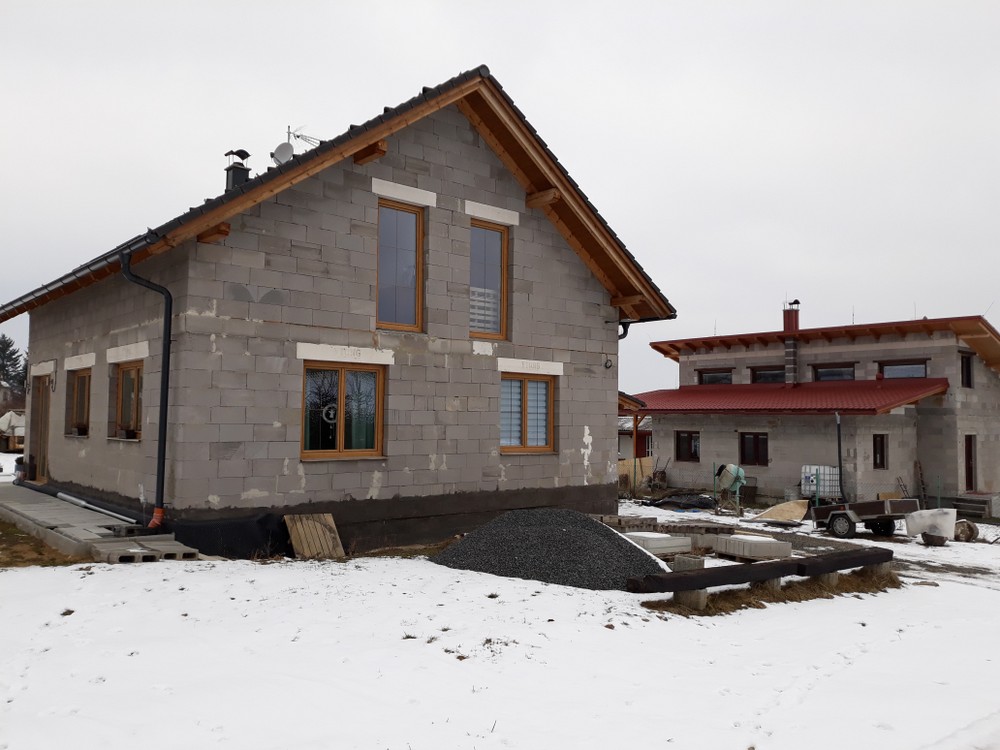

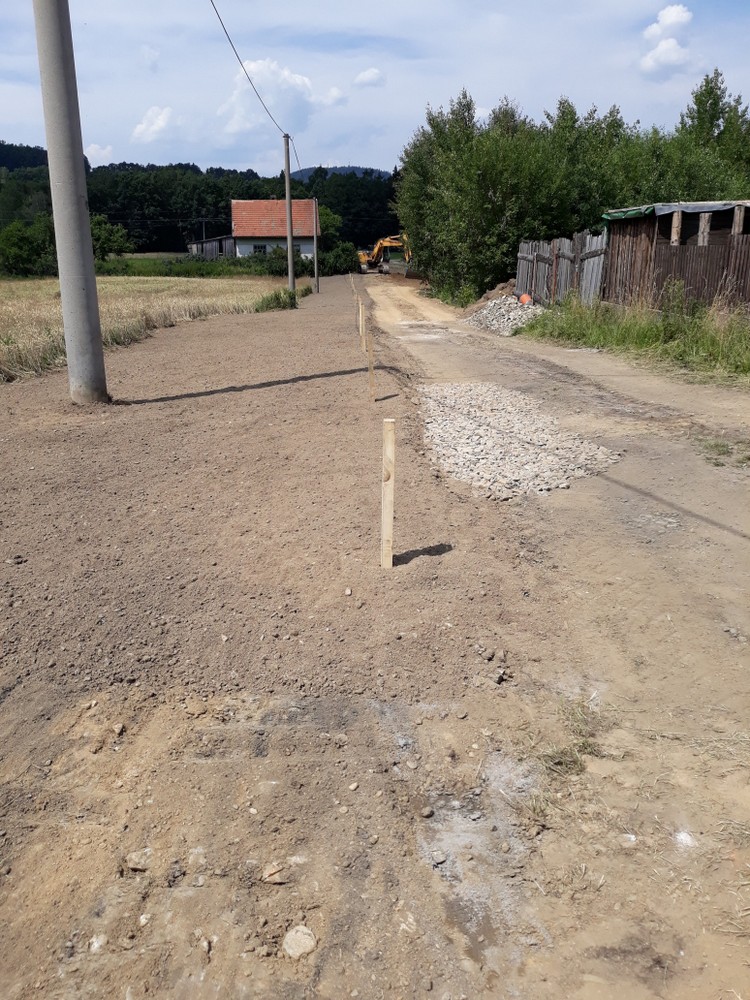

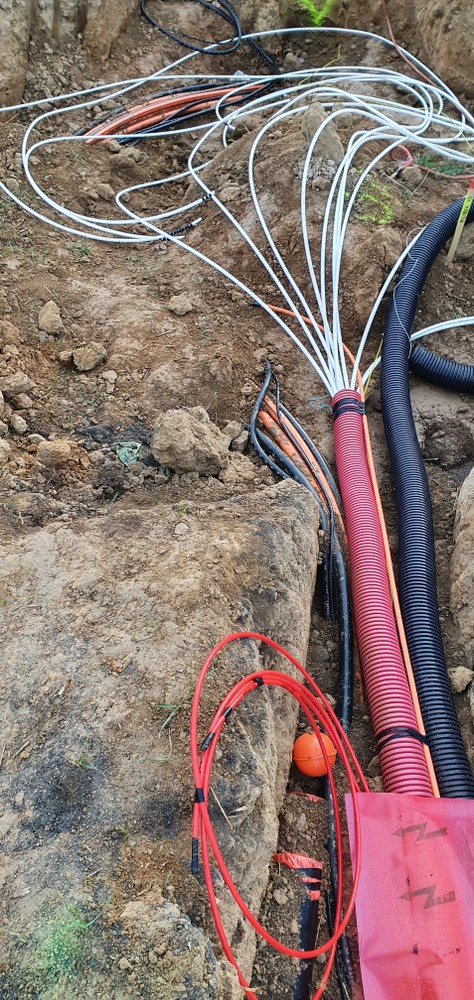

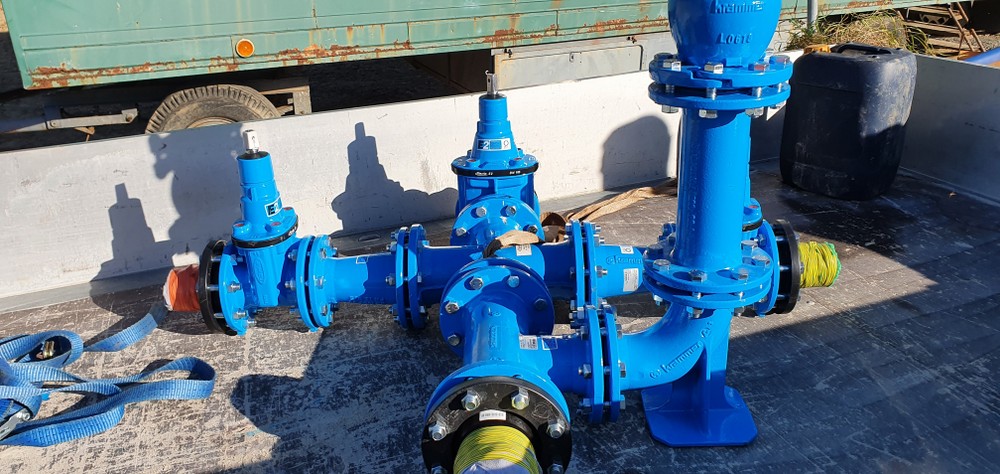

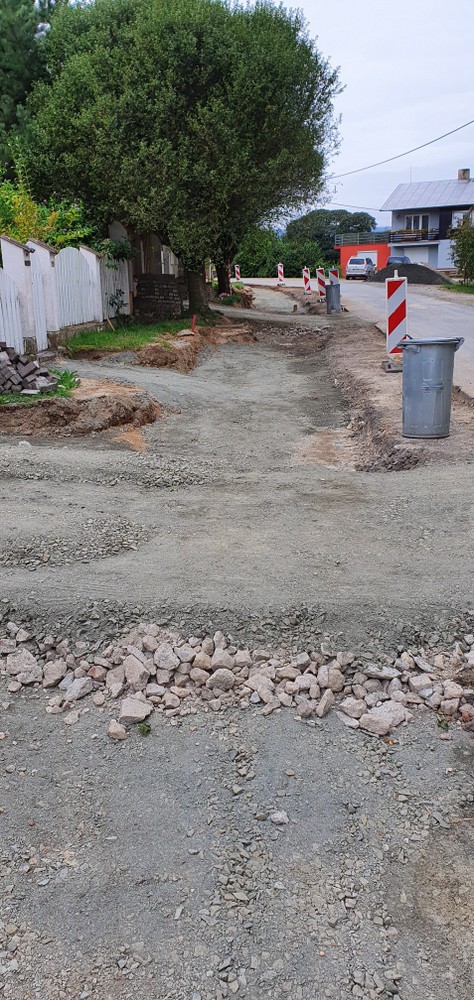

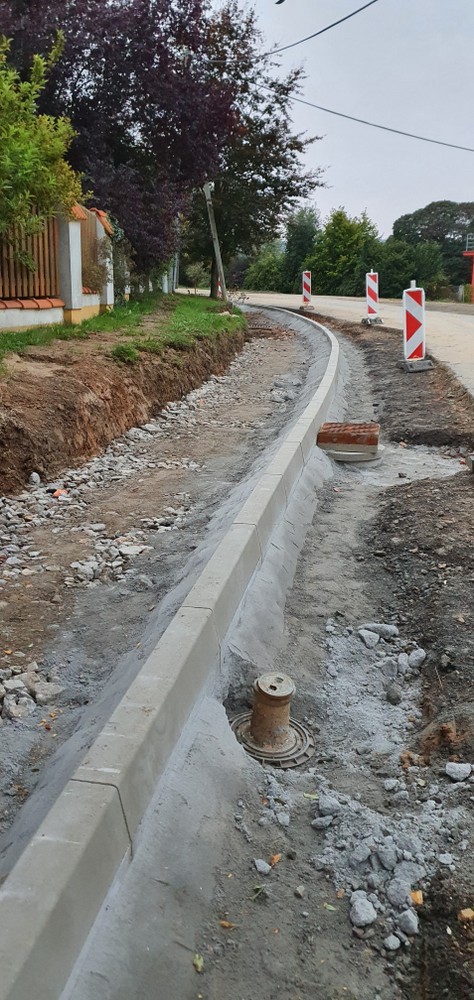

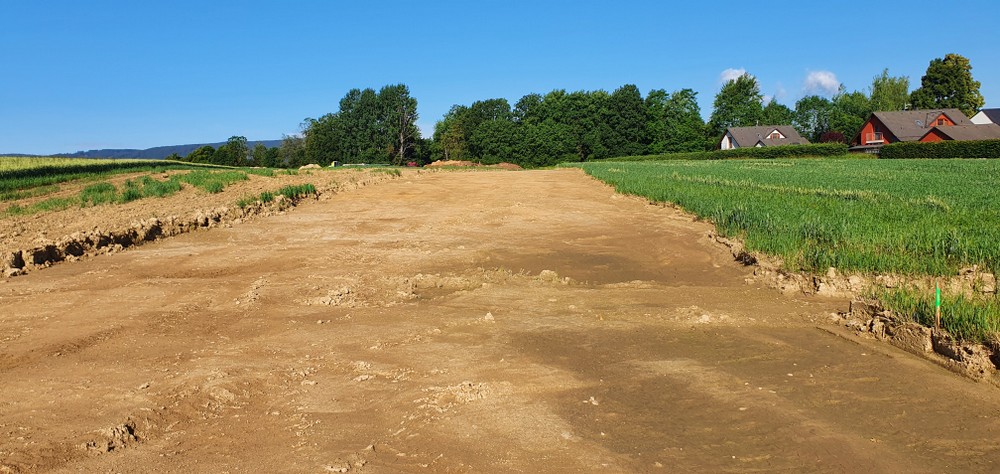

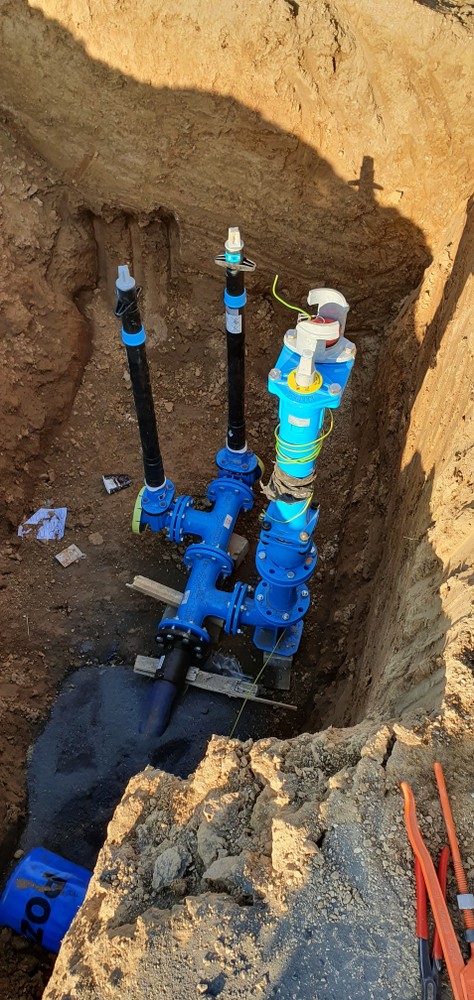

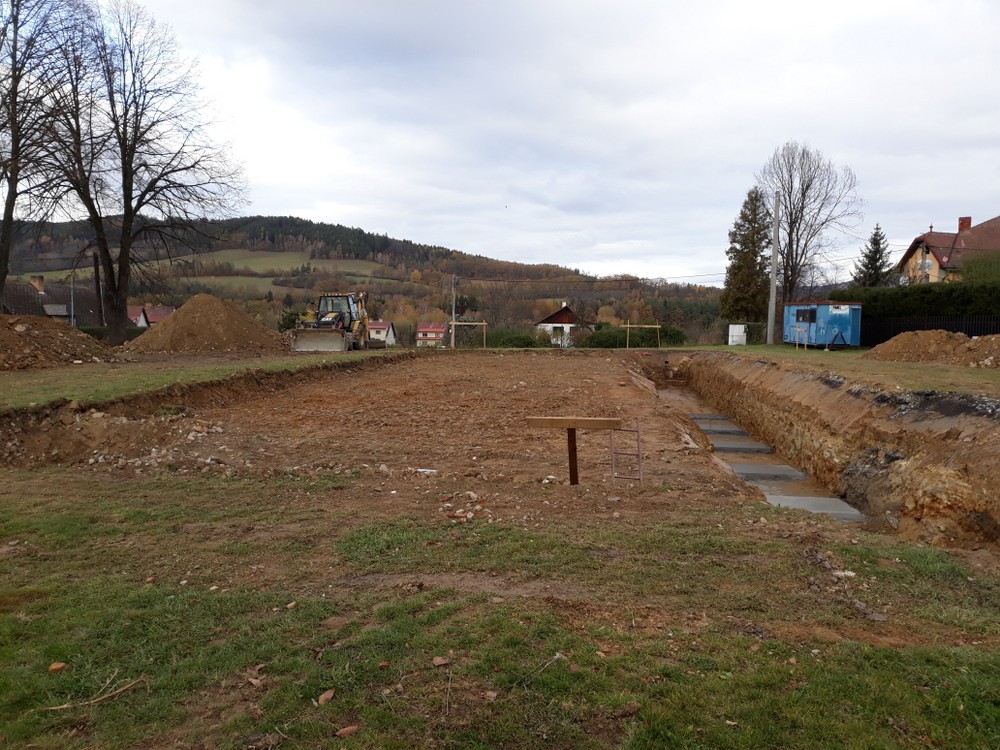

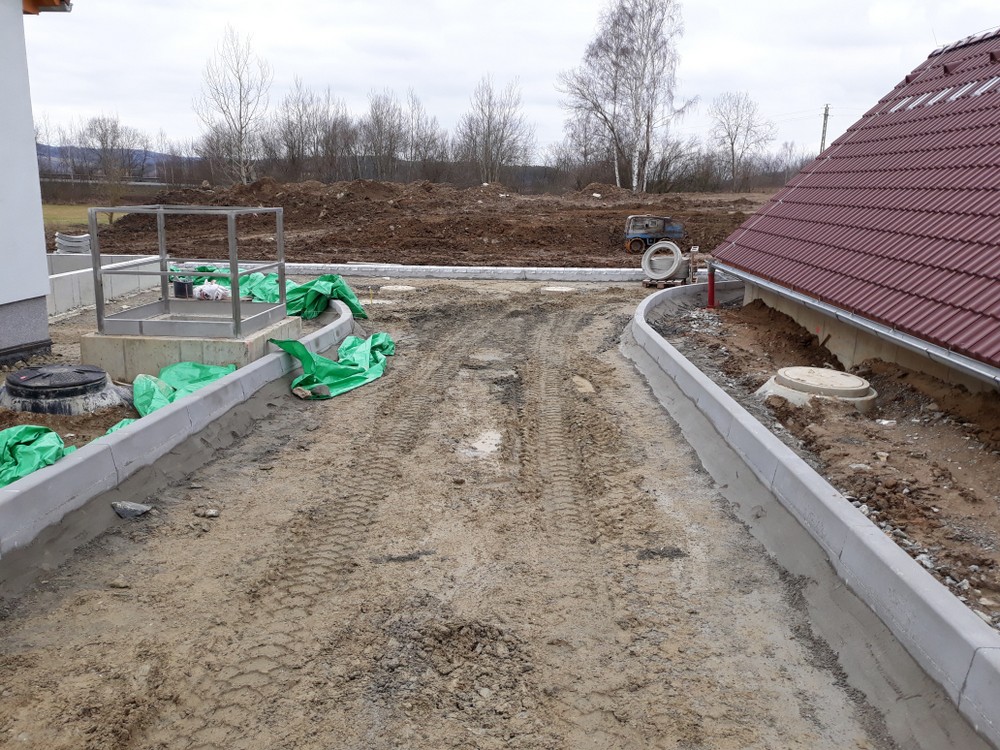

Předmětem stavby je výstavba kompletní obytné zóny, která řeší budoucí zástavbu 35 parcel. Je složena z výstavby splaškové kanalizace, dešťové kanalizace, vodovodu, plynovodu ,veřejného osvětlení, optické sítě, výstavby komunikací a chodníků se všemi souvisejícími pracemi

KANALIZACE A ČOV V OBCI investice: 16,5 mil. investor: obec, eu výkon: TDI, koordinátor BOZP

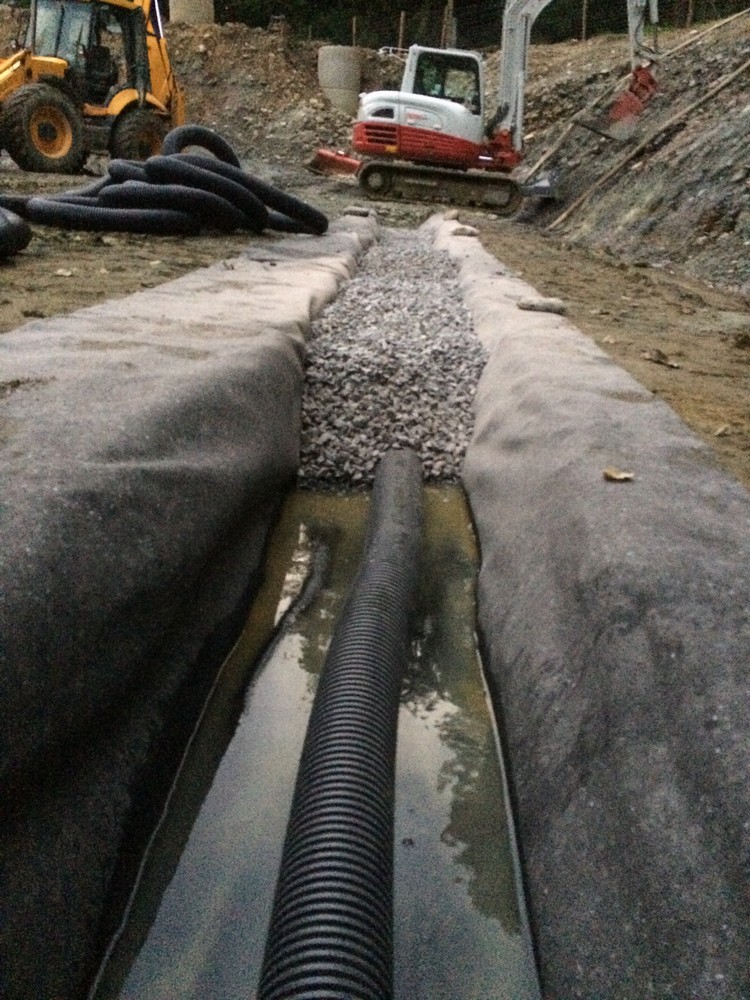

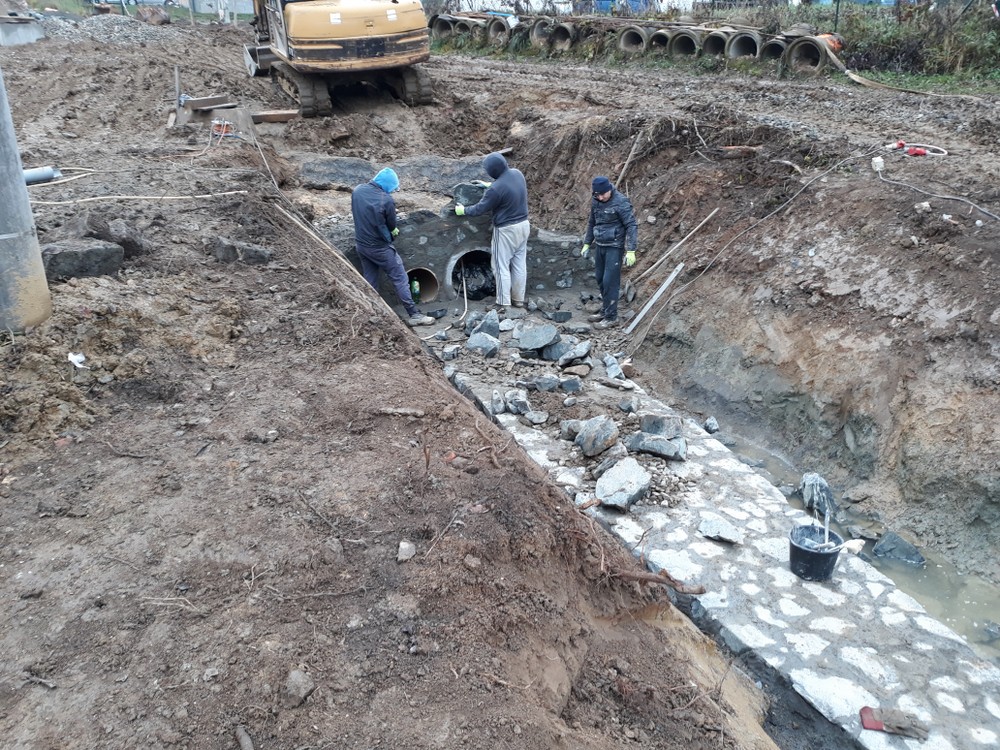

Soubor staveb byl realizován z důvodu odvádění splaškových a dešťových vod ze zastavěného území obce s výrazným omezením nátoku balastních vod na ČOV - optimalizace kanalizačního systému obce. Součástí optimalizace čištění odpadních vod byla zároveň realizace nové ČOV z důvodu dosluhující a v současnosti již nevyhovující ČOV typu VHS.

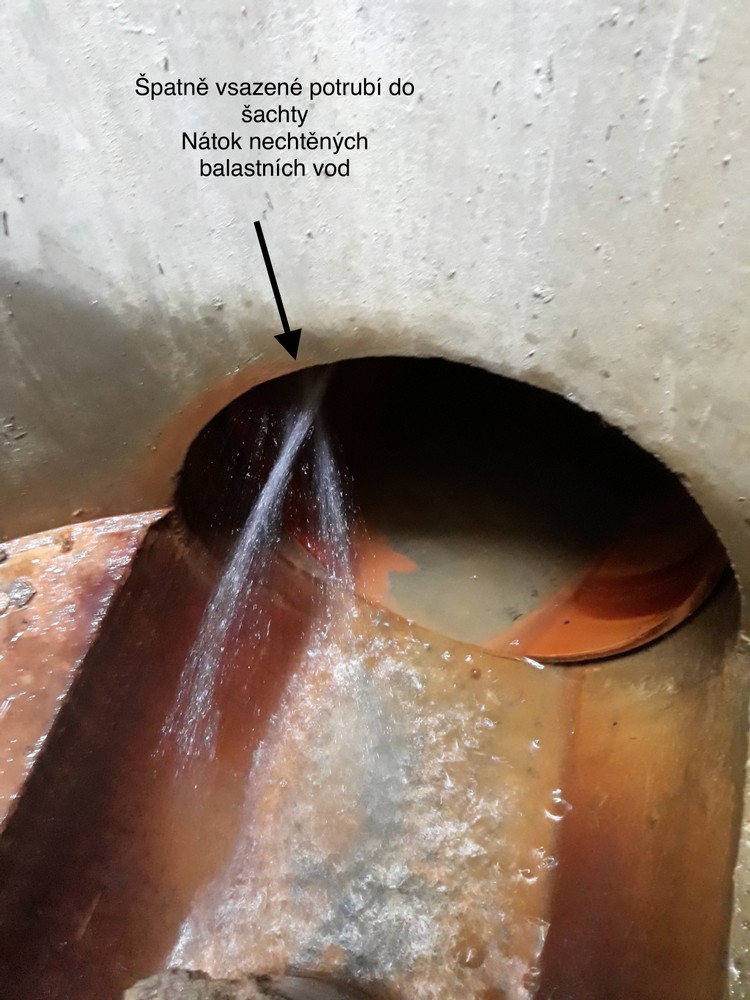

Jedním z hlavních účelů je zásadní snížení poměru balastních vod a oddělení splaškových vod od dešťových přitékajících na ČOV z části území obce, včetně zvýšení ochrany podzemních vod vzhledem k použité konstrukci původních kanalizačních stok.

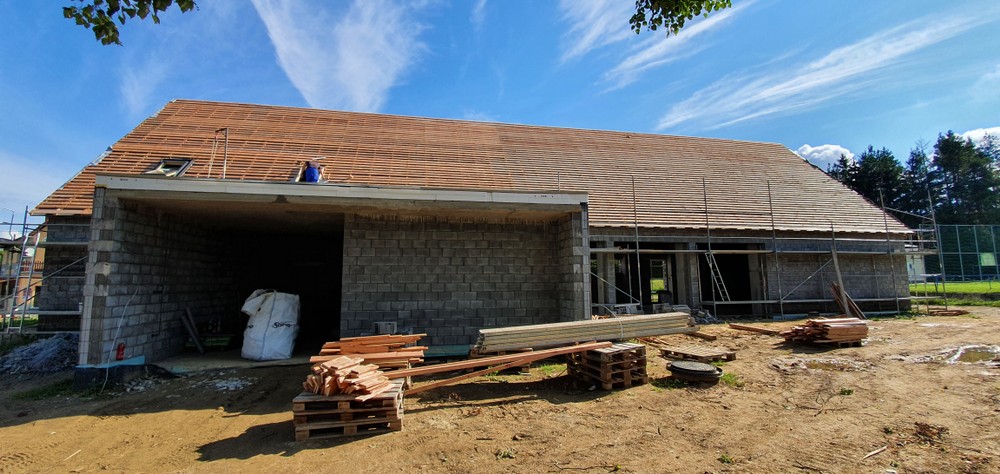

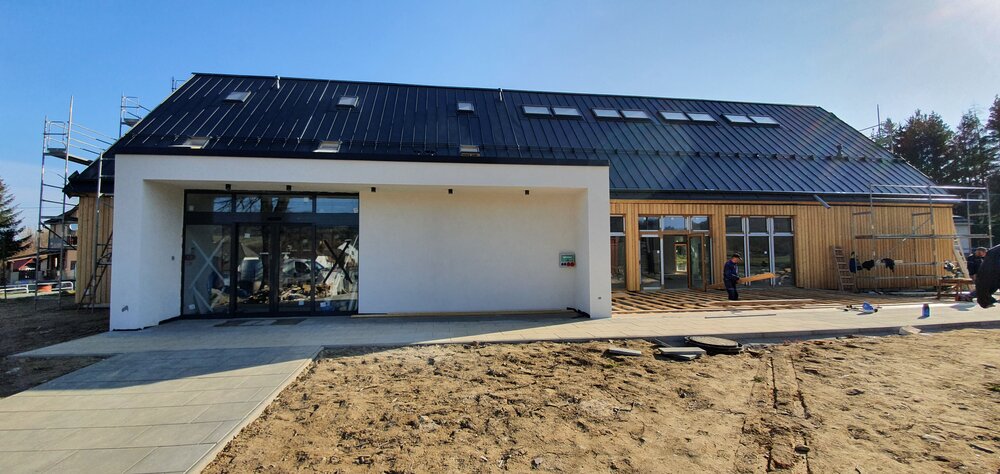

MUZEUM A TURISTICKÉ CENTRUM investice: 23,5 mil. výkon: TDI - technický dozor investora, koordinátor BOZP

Novostavba muzea, turistického centra jako styčného bodu v rámci příhraničního styku ČR, Bavorsko.

Stručný popis stavby:

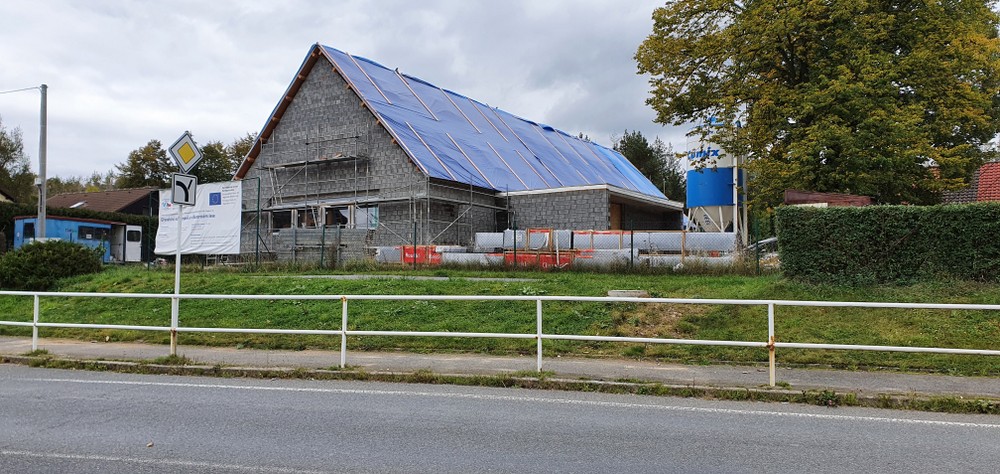

Návrh stavby vychází v souladu s přáním investora z některých principů místní lidové architektury. Zvolená forma se sedlovou střechou umožňuje efektivní využití prostoru v návaznosti na požadovanou náplň. S tím souvisí dispoziční řešení objektu, kdy podobně jako u tradičních venkovských stavení, jsou jednotlivé funkce v dispozici řazené za sebou. Venkovská stavení jihozápadních Čech nezřídka mívala poměrně velký poměr délky ku šířce.

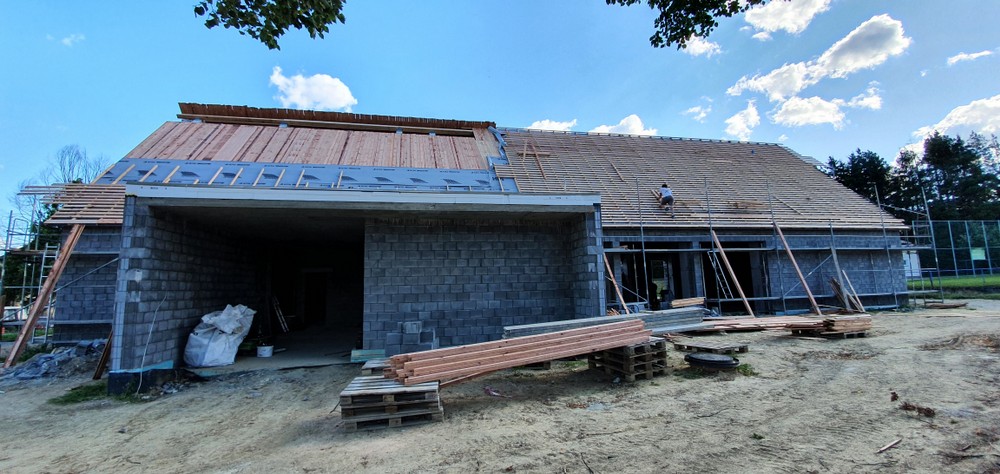

V návrhu jsou zachované dvě krásné vzrostlé lípy nacházející se na stavebním pozemku a jsou začleněné do celkového konceptu. Návštěvník mezi lipami prochází k hlavnímu vstupu do Muzea a turistického centra. Vstup je orientovaný na jihozápad, směrem do nitra Šumavy. Je zdůrazněný předstupující jednopodlažní /zděnou hmotou, která je z hlediska tvarového i materiálového pojetí odlišná od zbytku objektu. Vyjma zmíněné hmoty je dům řešený jako jednolitá protáhlá hmota se sedlovou střechou. Část domu je dvoupodlažní s přízemím a podkrovím, část jednopodlažní, otevřená do krovu.

Základní kapacity navrhované stavby objektu Turistického centra jsou:

zastavěná plocha celková, (vč. venkovní terasy): = 524,-m2

obestavený prostor: = 3.245,-m3

Plocha nových zpevněných ploch, vč. mulčování: = ~188 m2

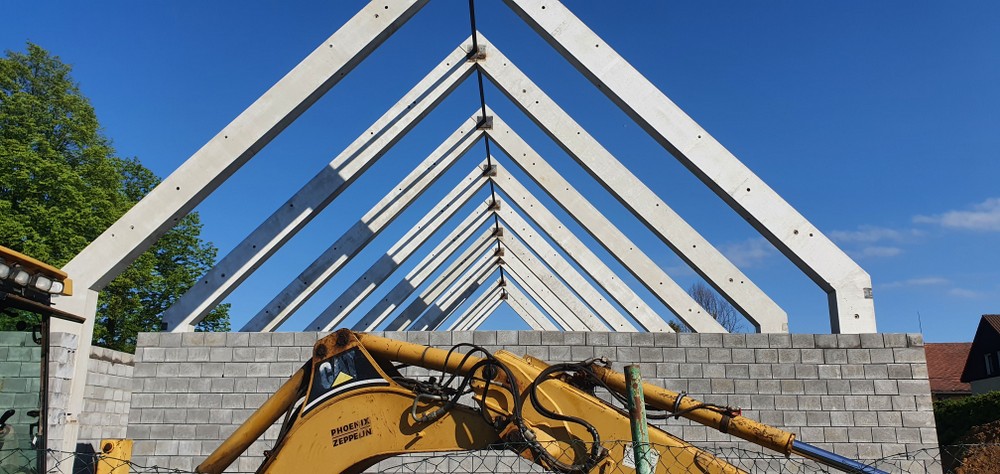

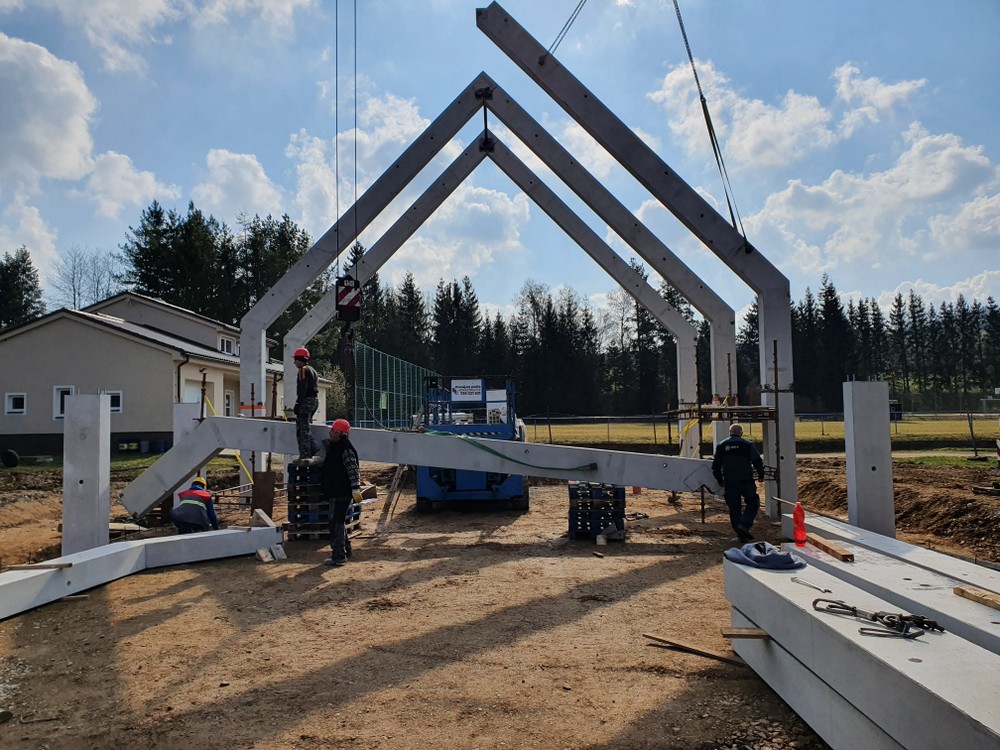

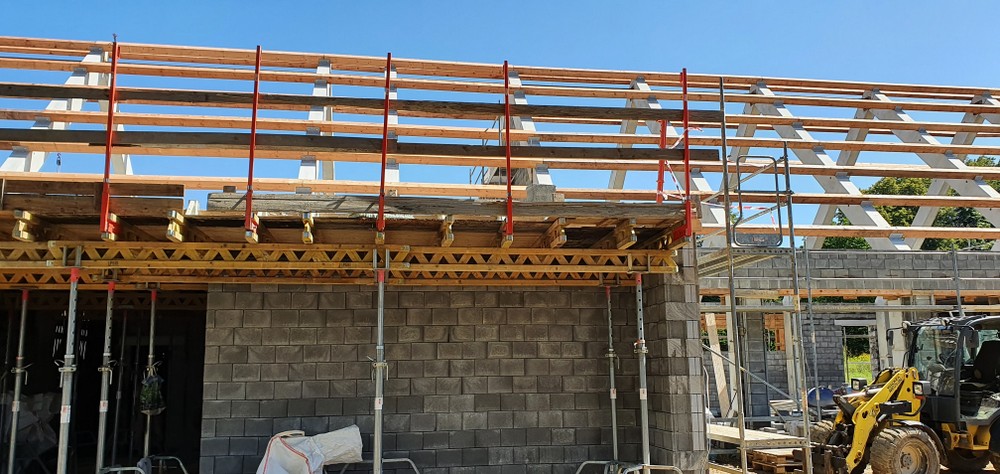

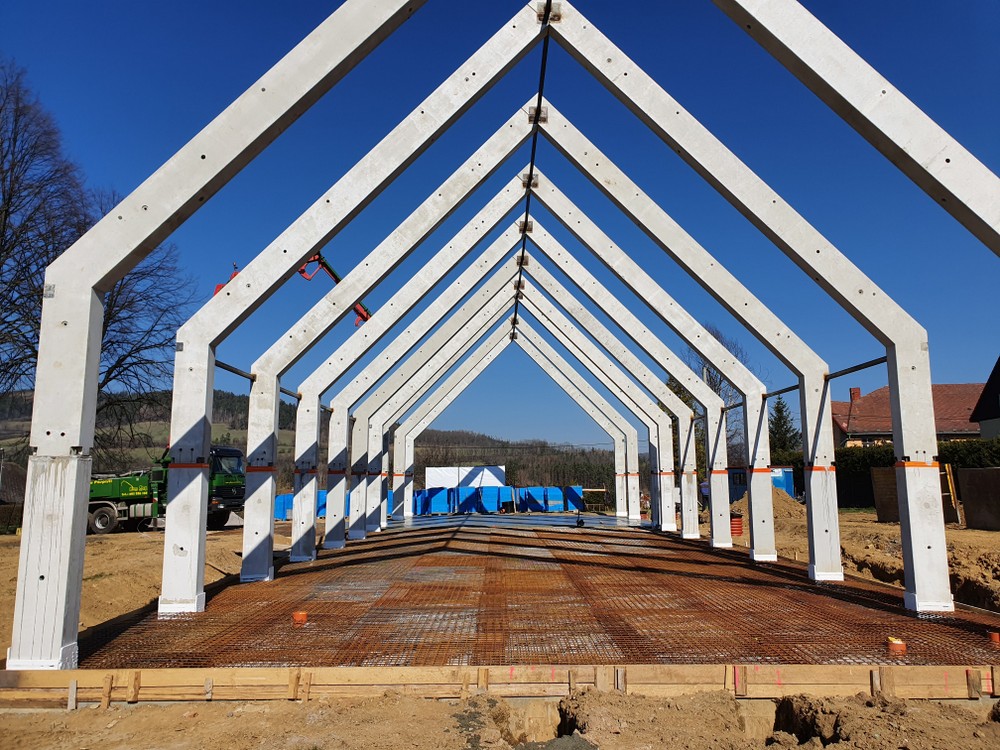

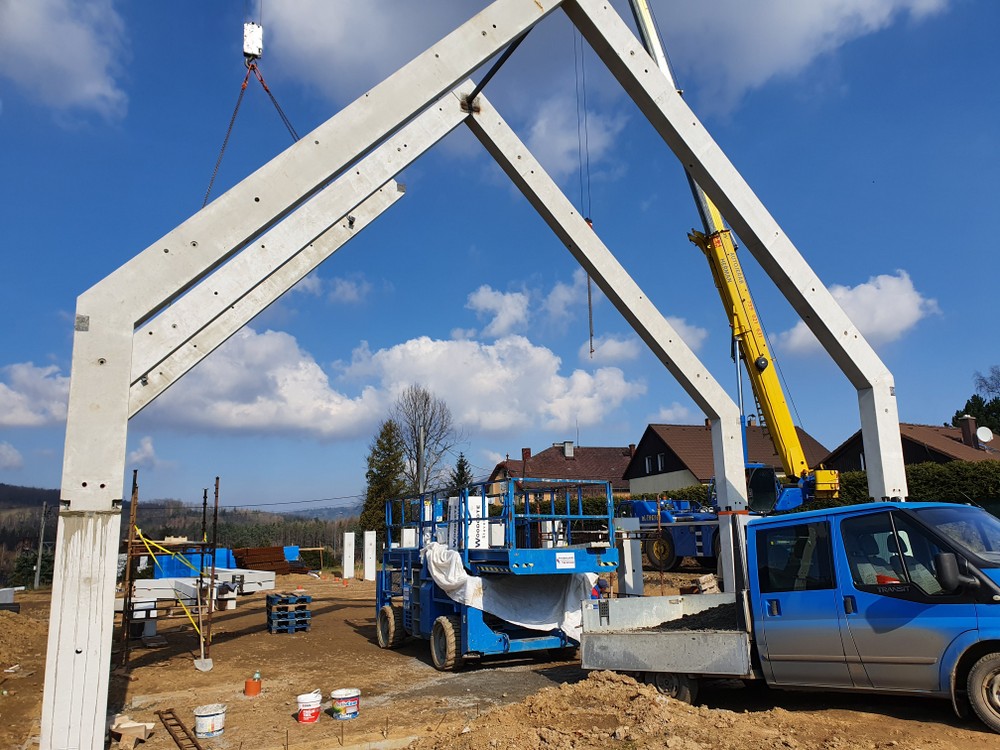

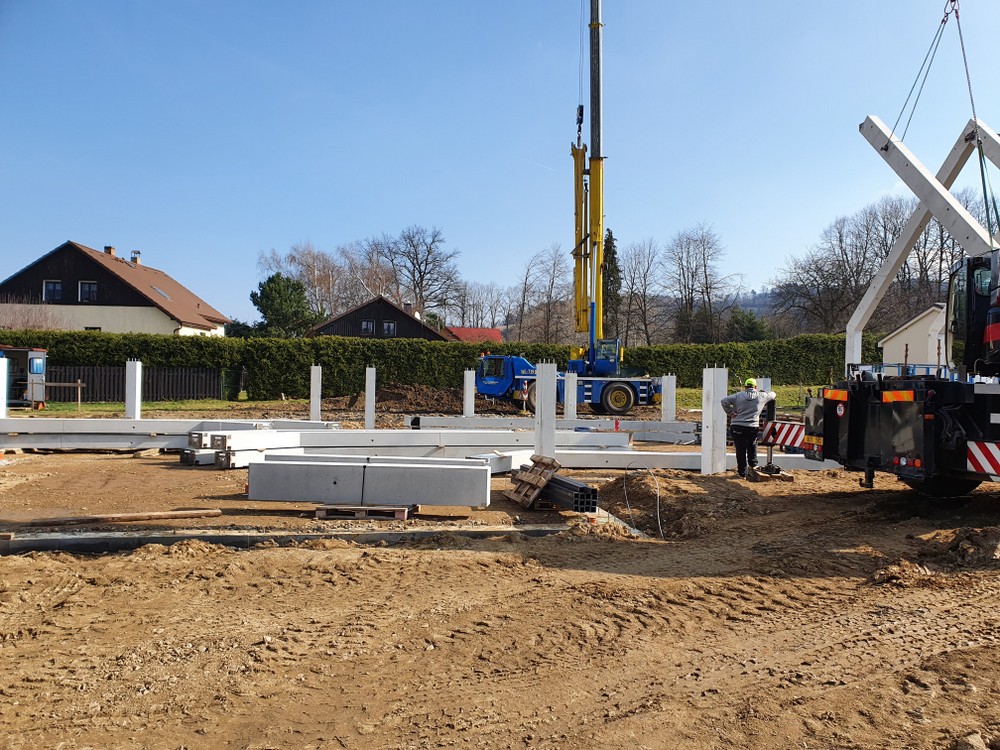

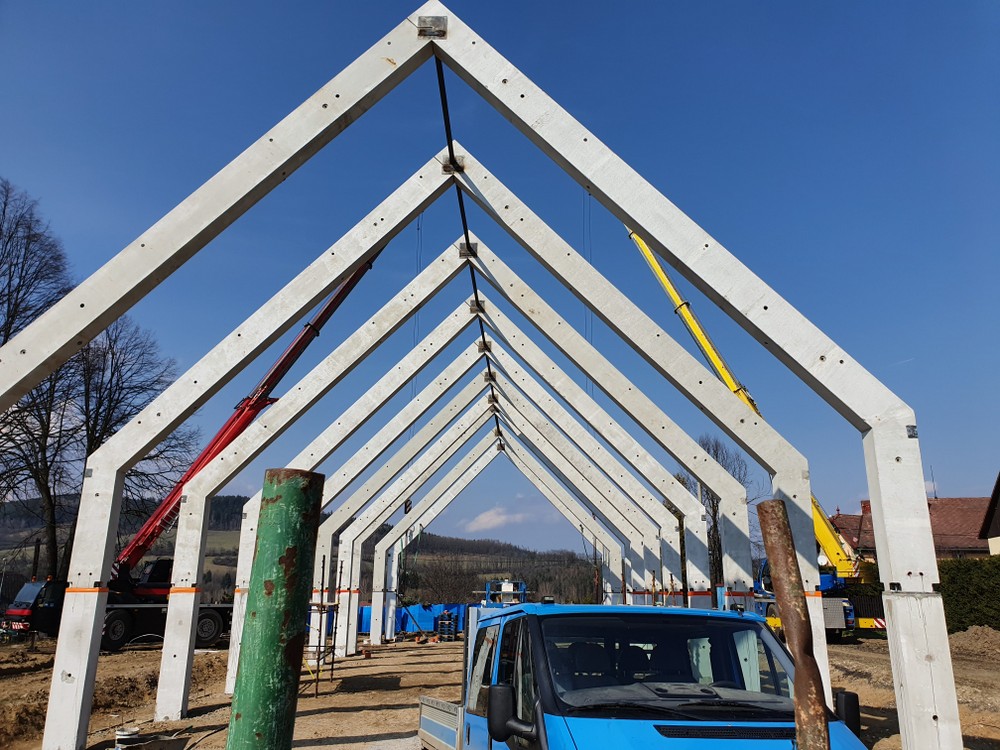

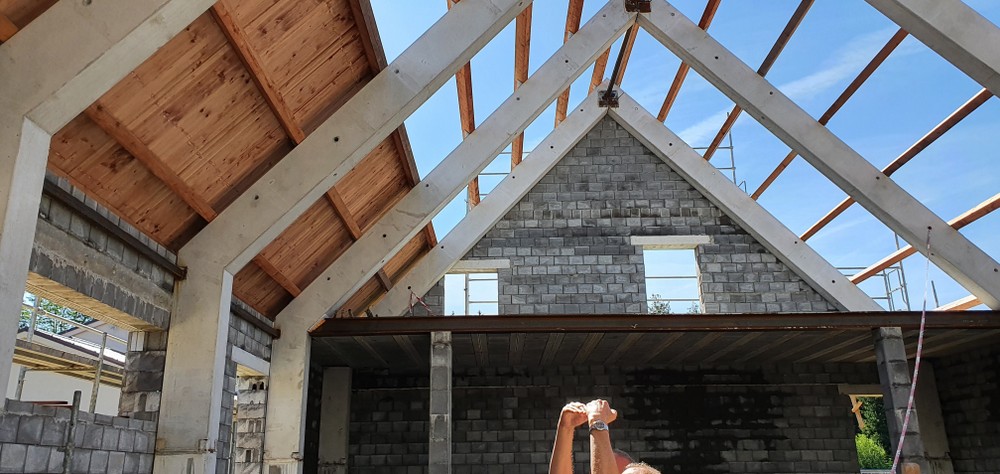

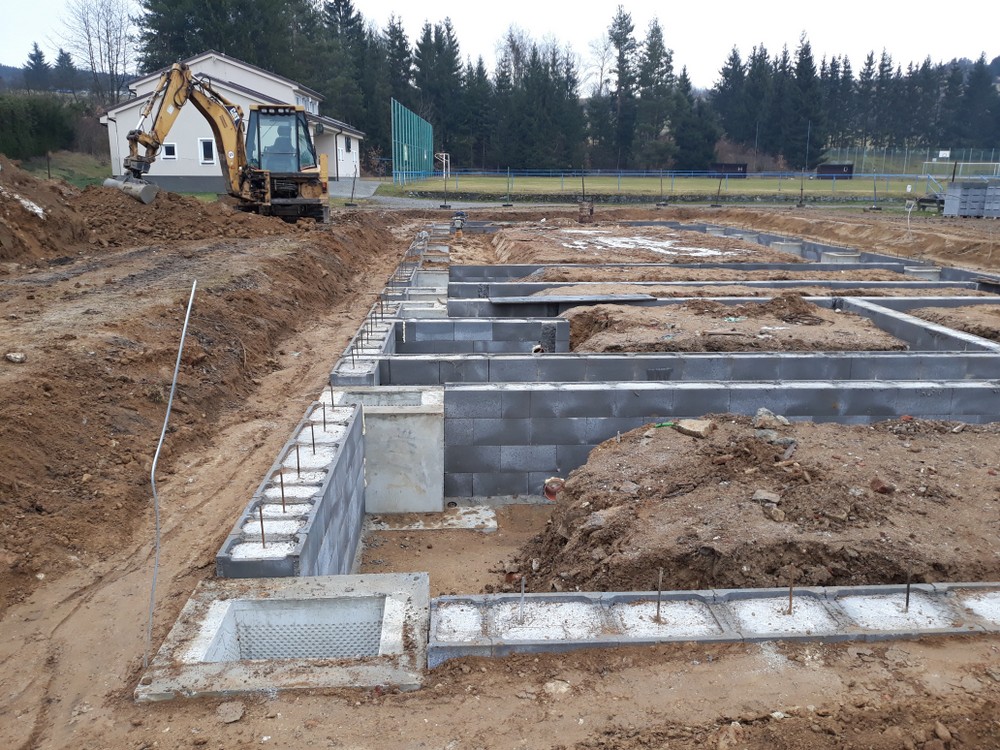

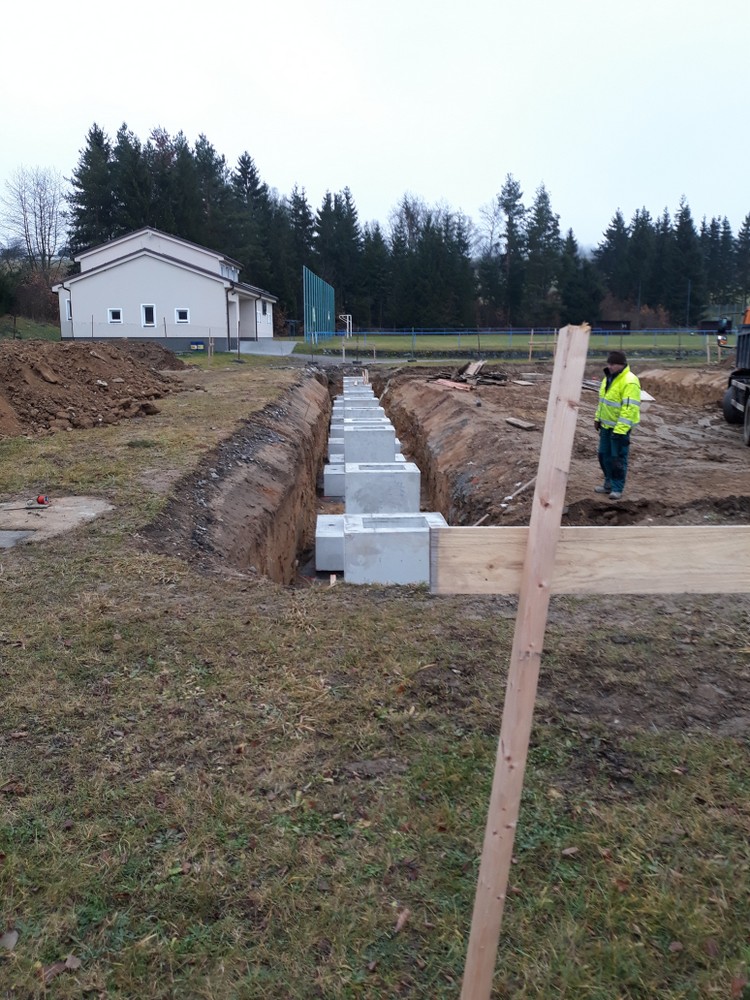

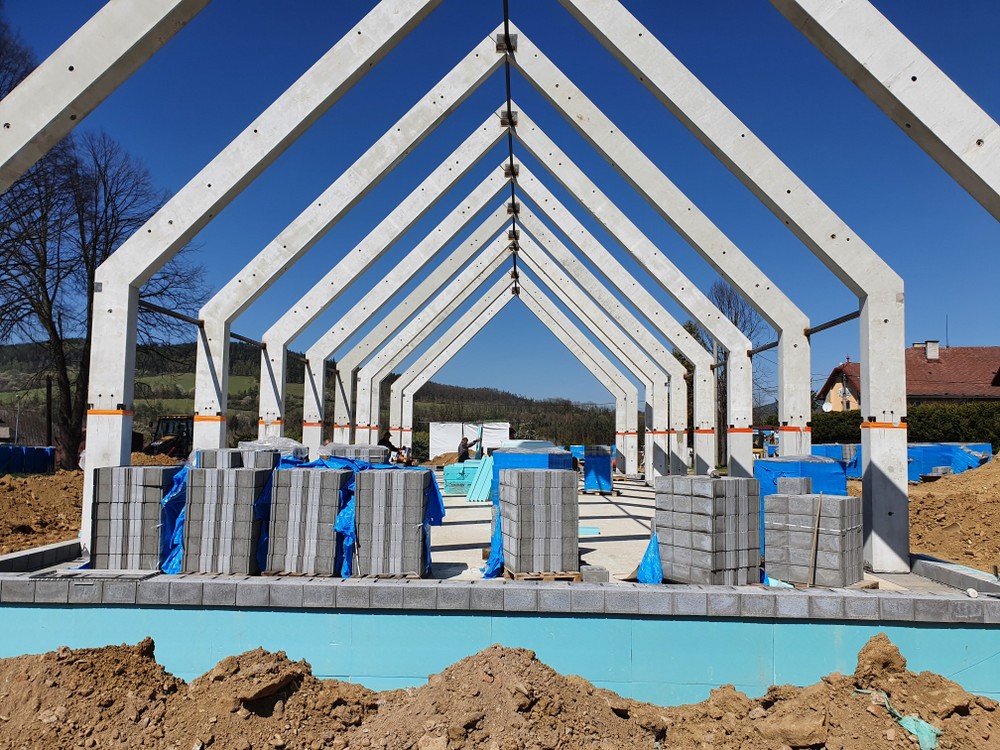

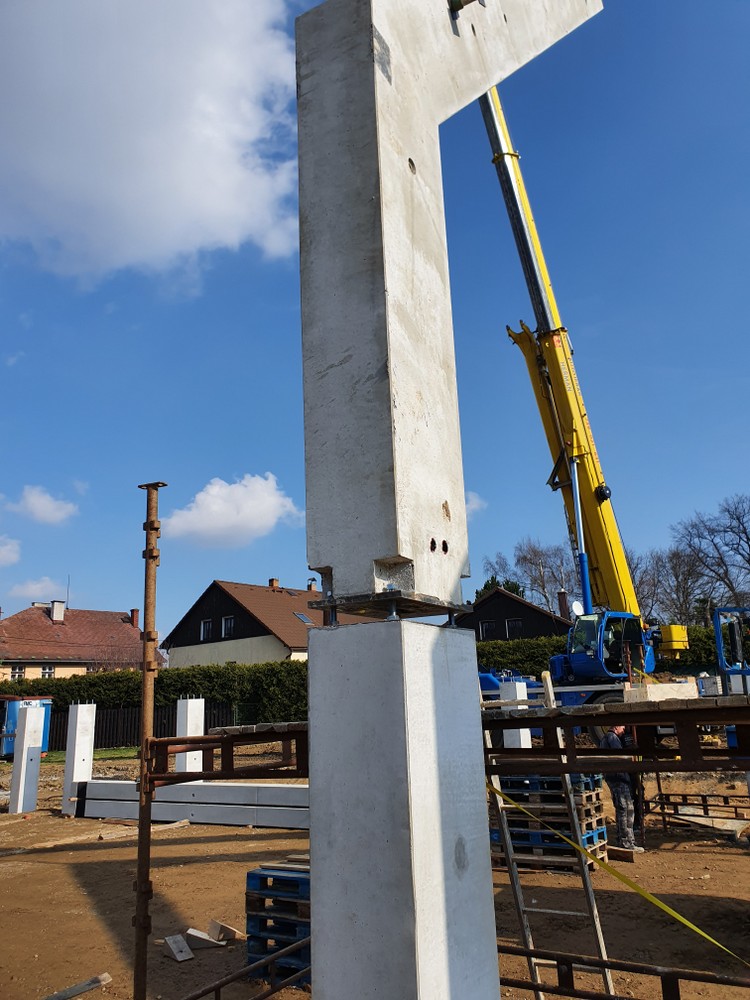

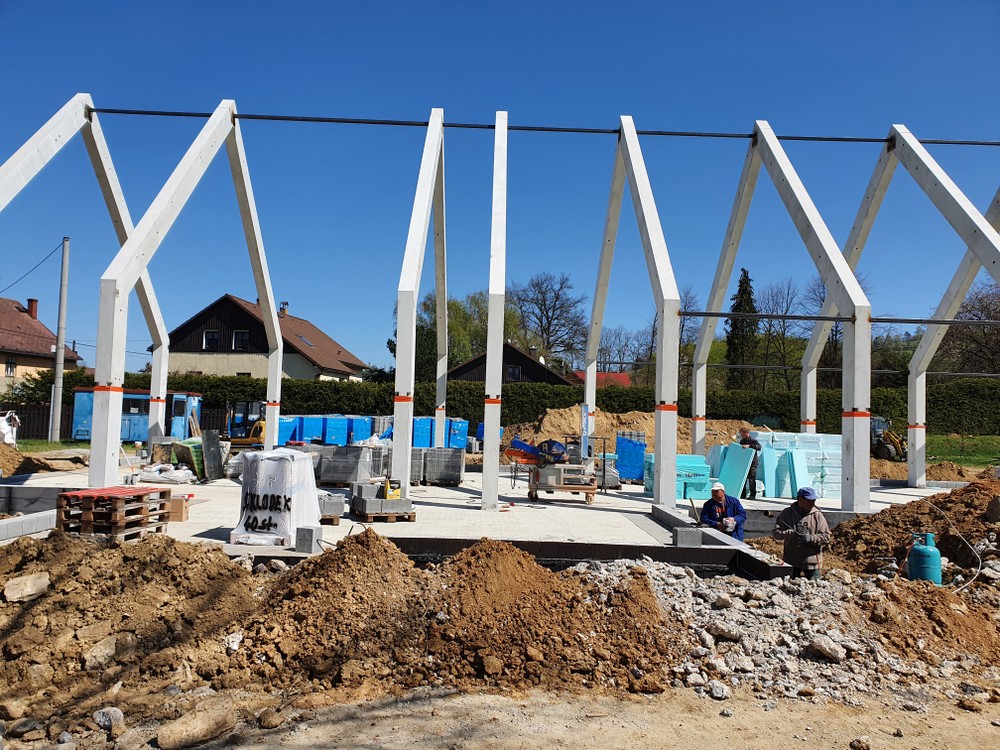

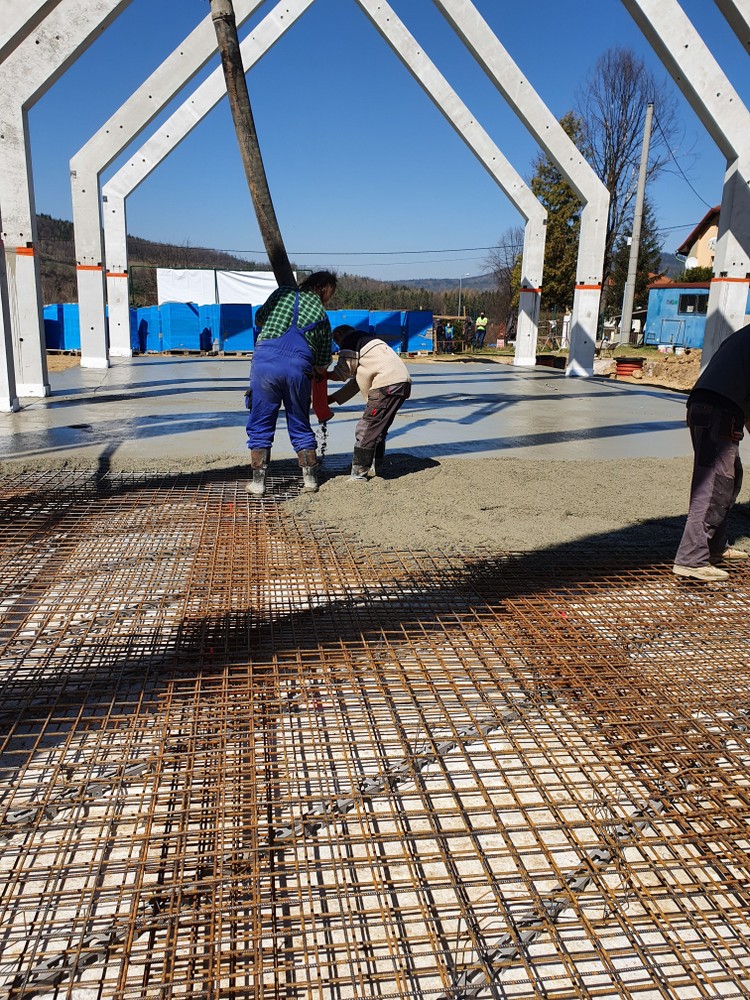

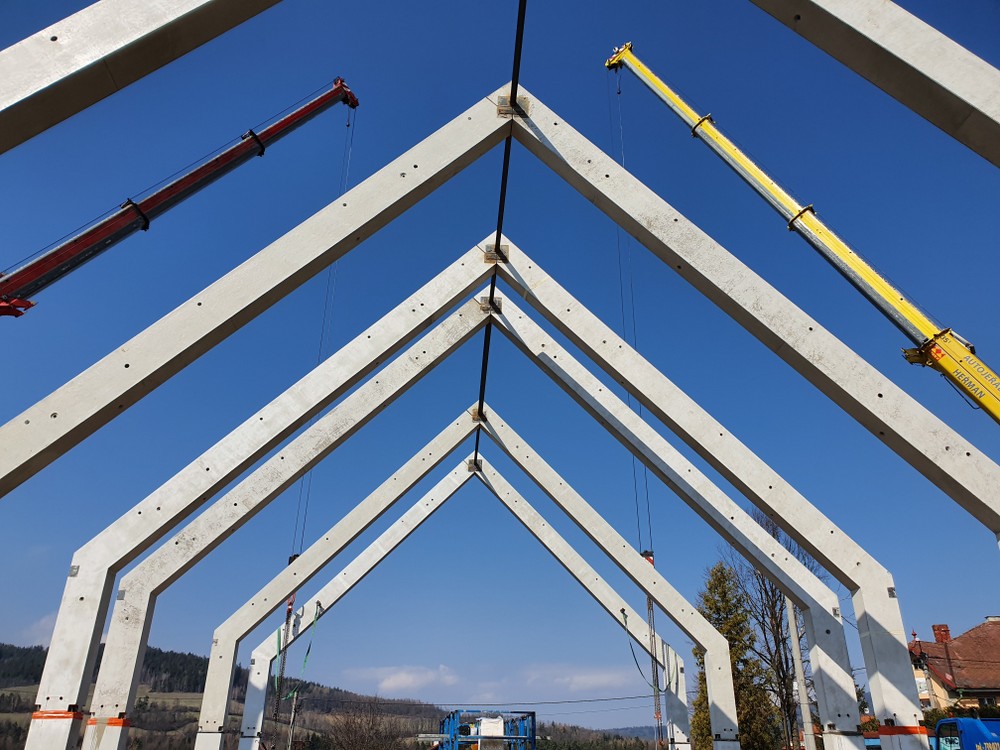

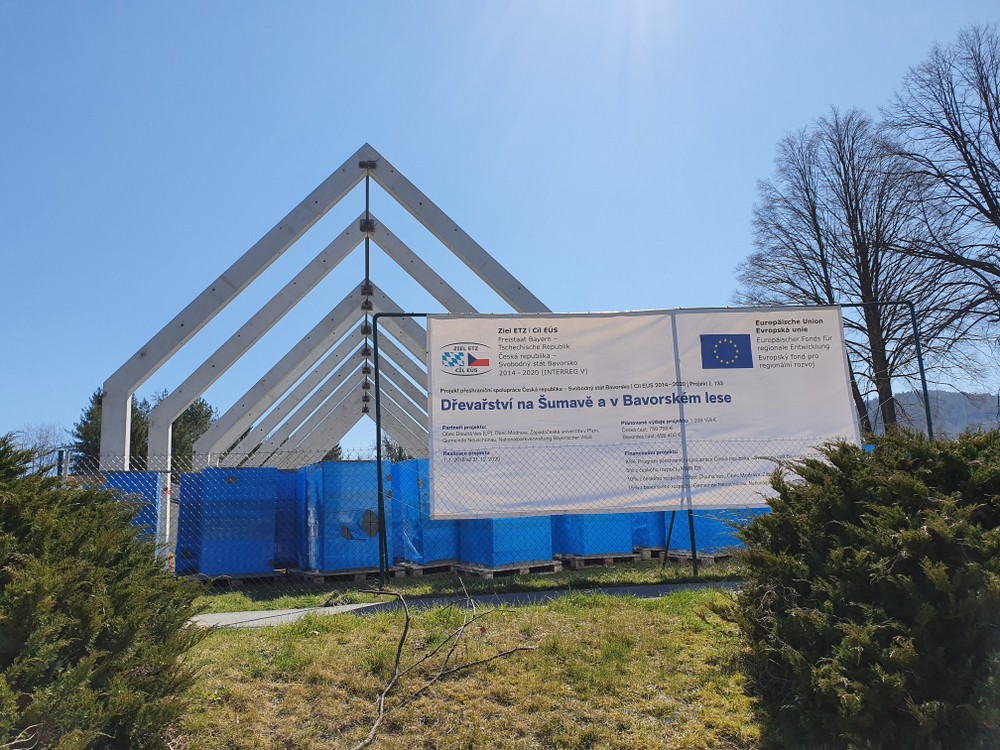

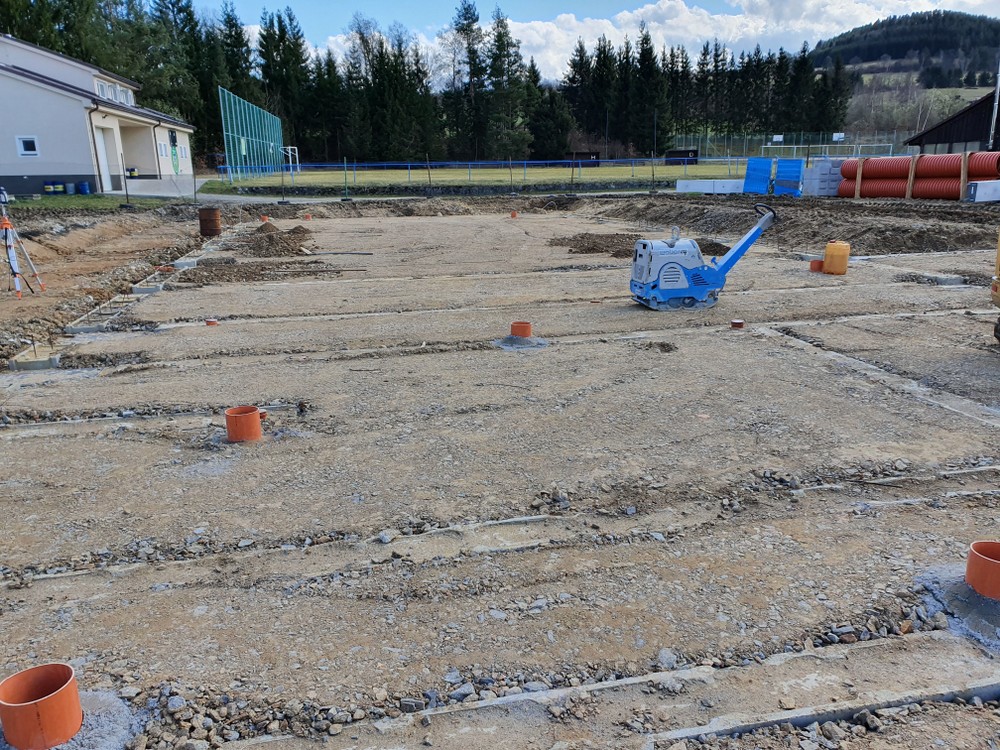

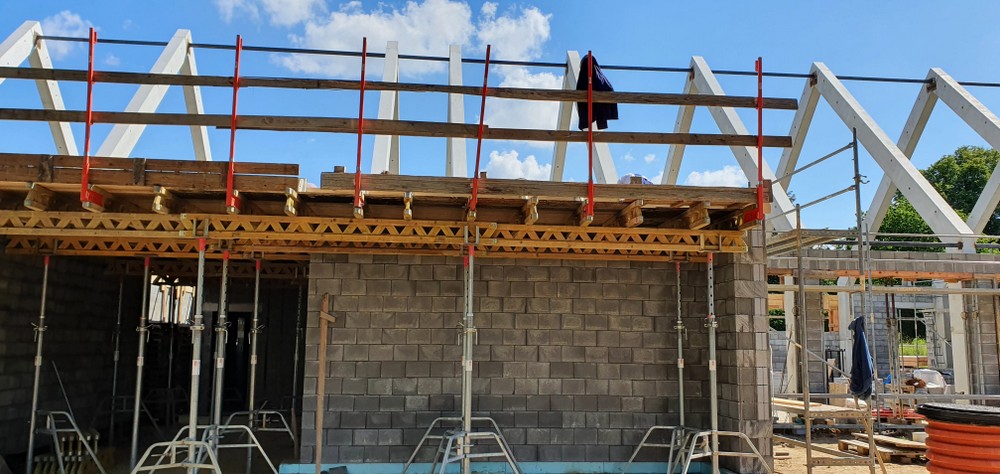

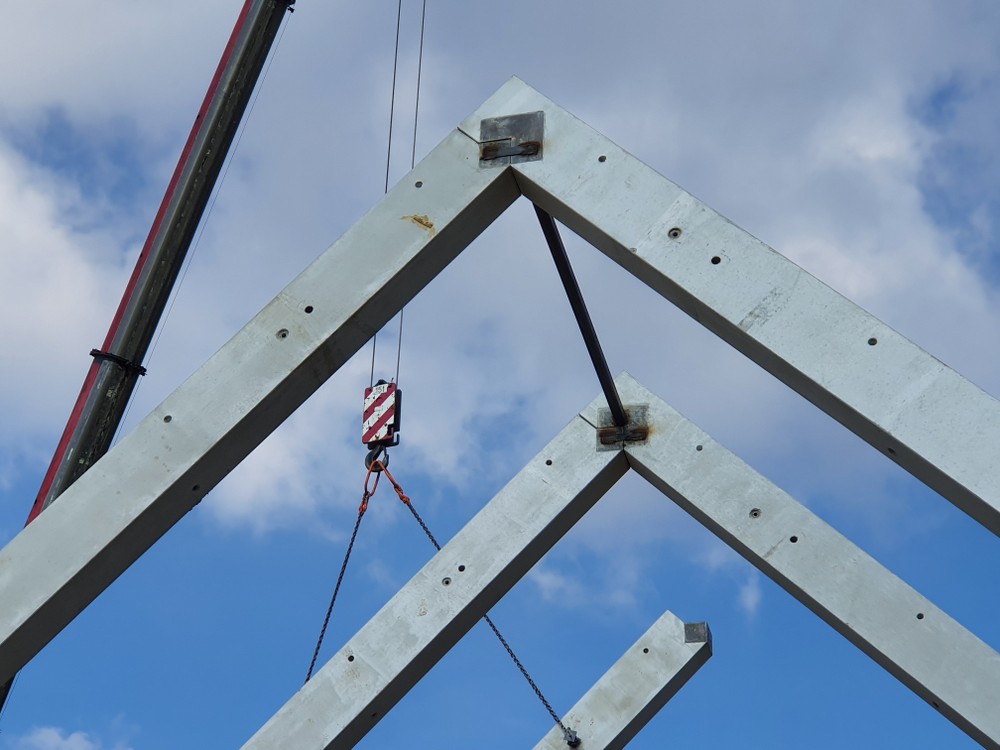

Nosná konstrukce z betonových prvků (prefabrikované rámy, nosné obvodové i dělící vyzdívky z betonových tvarovek přesného zdění):

• Střešní plášť hlavního objektu - plechová krytina v tmavém odstínu

• Střešní plášť vstupního přístavku z folie z měkčeného PVC,

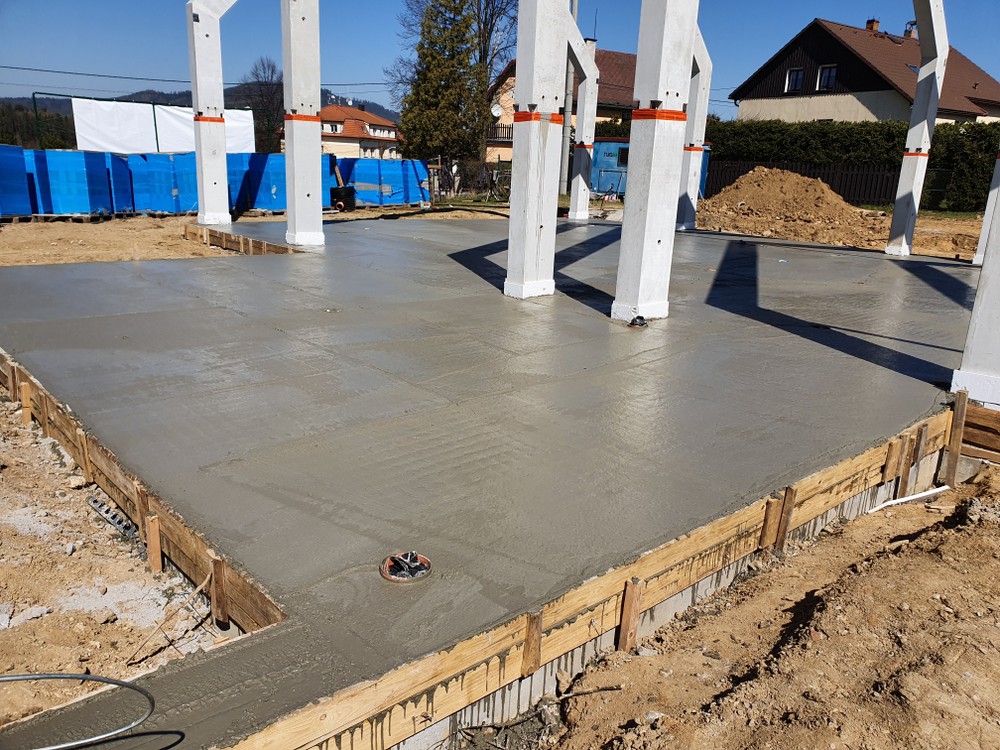

• Podlahové konstrukce betonové, nášlapy dílem formou z dřevěných prken, dílem formou podlahových stěrek.

• Vnitřní schodiště dřevěné. Venkovní ocelové.

• Fasáda obložena dřevěnými prvky.

• Výplně otvorů jsou provedené z oken s AL.rámy v tmavě šedém odstínu. Vstupní automatické dveře rovněž AL.

• Venkovní pochozí plochy formou litého betonu, nebo betonové zámkové dlažby, terasa z dřevoplastových prvků.
